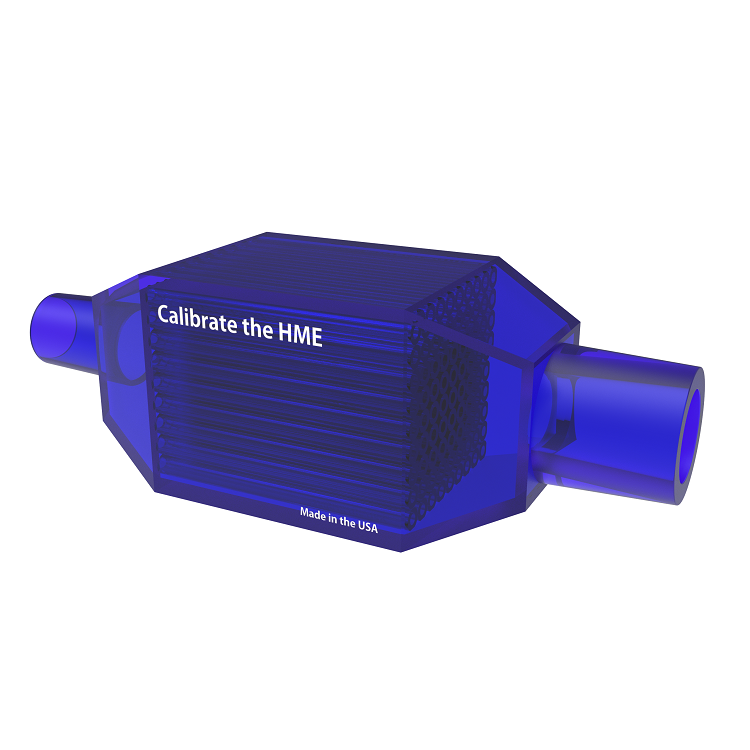

外壳内含9×9排列的81根聚氯乙烯(PVC)管路每支管路内径为2 mm

外径为4 mm长度为50 MM

试验条件

1从空气输送系统输送给HME的空气应是温度为23℃±1℃含水量不过1 mg／L

HME应在表2中规定条件下即在制造商规定的HME操作范围内进行试验如果潮气量大于1 L则在制造商的潮气量下进行并采用呼吸频率为10次／rainf：6．2．4步骤

1将湿气发生器(HG)与双向气流发生器连接

2调节双向气流发生器在HME的机器端口测量以得到表2中规定的并在制造商规定的HME操作范围内的试验条件调节空气输送系统输送的空气流量使其大于1倍但小于1．5倍吸人HME机器端的峰值吸人流量

3用与供试HME同样类型的HME在37℃4-0．5℃的水浴温度和绝热箱内37℃±1℃的空气温度下操作试验仪器至少1 h该试验过程中保持该温度

4确认HME的机器端口流出的空气的体积是表2选试验条件需的

5只记录HG的质量(即不包括HME)(mo)

6用一个供试HME更换该HME操作试验仪器60 rain4-5 rain

7只记录HG的质量(即不包括HME)(m1)

8持续操作试验仪器至制造商的时间

9只记录HG的质量(即不包括HME)(mz)

10确认HME的机器端口流出的空气的体积是表2选试验条件需的
