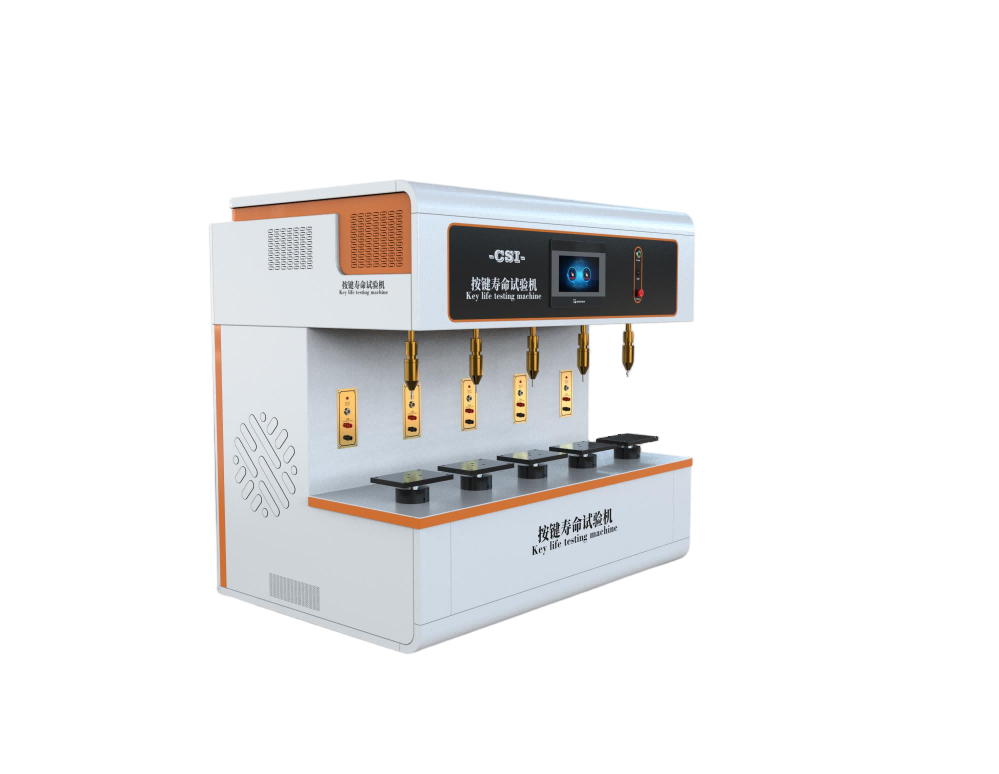

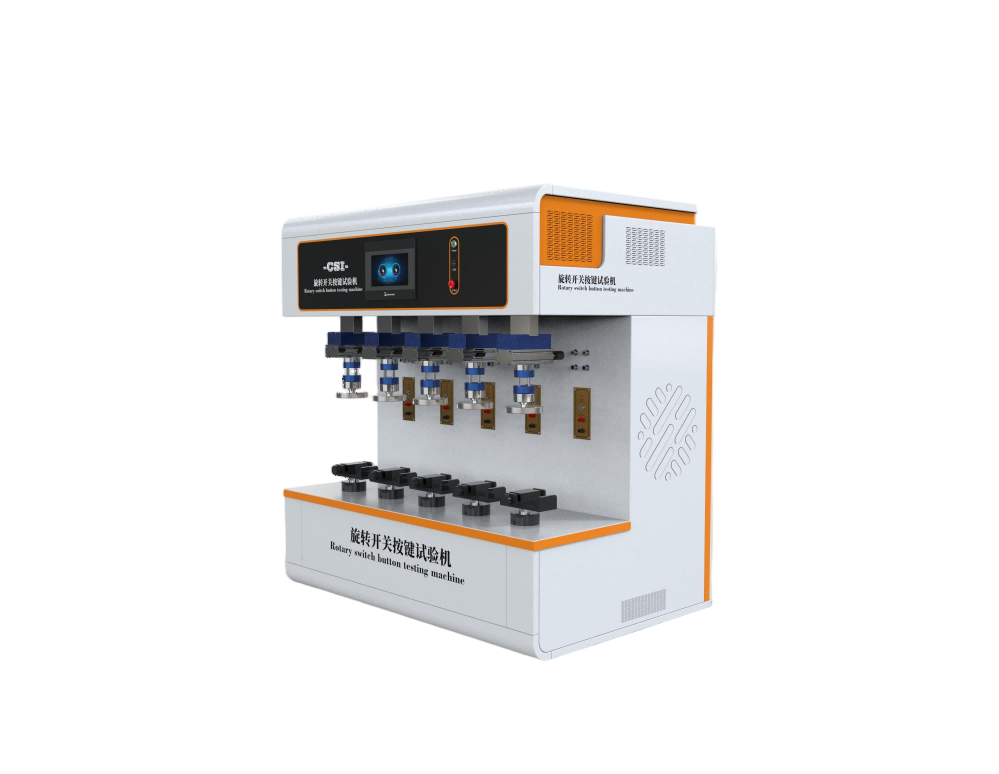

CSI-F959-5五工位按键寿命试验机

五工位按键寿命试验机是一种专门用于测试按键开关薄膜开关硅胶按键触摸按键甚至小型按钮等电子元件机械耐久性和可靠性的检测设备

它的核心特点是‌同时提供五个独立的测试工位‌即可以同时对‌五个相同的被测按键或五个按键位置‌ 进行完全相同的寿命测试

设备的主要组成部分和功能

1‌测试驱动机构：‌

‌核心：通常使用精密步进电机或伺服电机驱动

‌动作：‌模拟人手按压动作按-释放循环常见的是‌垂直按压‌但也可能有侧向推压或复合动作的设计

‌驱动头：‌末端装有测试压头探针或仿真指直接接触按键表面施加压力

‌工位数量：‌五个独立的驱动单元每个对应一个工位可以单独控制或同步运行

2‌力/位移控制系统：‌

‌力传感器：‌通常安装在每个驱动头上实时测量施加在按键上的按压力力度

‌位移传感器：‌测量按键被按压的行程深度位移

‌闭环控制：‌系统根据设定值目标力度目标位移和传感器反馈实时调整电机的动作确保每次按压的力度和行程都可控且一致这是保证测试结果准确性和可比性的关键

3‌测试工位夹具：‌

五个独立的夹具平台用于固定被测试的按键样品如按键本身装有按键的PCBA整机面板等

夹具设计需要考虑样品的多样性通常需要根据不同样品形状定制或使用可调节的通用夹具

‌控制系统人机界面：‌

‌HMI触摸屏：‌方便用户设置测试参数启动/停止测试监视实时数据和状态这是用户操作设备的主要界面

‌核心控制器‌ PLC 接收HMI指令控制电机运动采集传感器数据执行测试流程逻辑如按次停下检测一次导通记录数据并与PC通讯

测试头伸缩行程：20mm

升降平台行程：60mm

机台尺寸：约W500×D420×H480mm

机台重量：约60Kg

电源：AC220V 5A

夹具活动范围：50X50可调

‌电气特性检测系统：‌

‌导通检测：‌这是按键寿命测试的核心部分设备通常集成或可以外接多路开关量输入/输出卡或专门的导通检测模块

‌原理：‌在按压动作的特定时刻如在设定的行程点或按到底的位置设备会向被测按键的电路施加一个检测信号通常是低电压小电流并监测其输出是否导通或状态是否正确

‌功能：‌判断每次按键动作是否有效即按键是否导通电路记录导通失败的次数失效次数和发生个按压循环次数上

‌多通道：‌五个工位对应五个独立的检测通道

‌计数与数据记录：‌

‌计数器：‌记录每个工位已完成的按压循环数

‌数据记录：‌记录每个工位每次按压的力位移数据以及导通状态/失败当导通失效发生时记录失效时的循环次数对应的力/位移值

‌存储：‌数据存储在控制器或连接的PC中

‌结构框架：‌

坚固的金属机架支撑有组件并提供稳定性减少振动干扰

有机玻璃防护罩可选保护操作人员安全并防止异物进入

关键性能参数

‌工位数量：‌五工位

‌测试速度：‌通常范围在10-100次/分钟cpm或更高可调速度设置需考虑按键复位时间和测试目的加速寿命测试可能需要更快速度

‌测试力范围：50g - 1000g (或更大范围可调)精度±1%FS或更高

‌测试行程范围：0.01mm - 20mm (或更大范围可调)精度±0.01mm或更高

检测点设置可设置按压过程中何时检测导通

‌测试计数设定：1 - 99,999,999次或无限循环

‌失效判定：‌可设定连续次导通失败判定为完全失效

‌数据存储：‌存储容量导出格式如CSV, Excel

主要应用场景

‌电子元件制造商：‌按键开关薄膜开关硅胶按键等供应商的出厂质量控制和寿命验证

‌消费电子产品制造商：‌手机遥控器键盘游戏手柄家电控制面板等产品的按键可靠性测试

‌汽车电子制造商：‌测试汽车中控台方向盘车门等部位的物理按键和触感反馈元件

‌工业控制设备制造商：‌测试操作面板仪器仪表上的按键

‌第五方检测实验室：‌进行符合性测试如依据相关国标行标ISO标准或客户自定义标准

核心优势

A‌高效率：‌同时测试五个样品大大缩短了测试周期提高了设备利用率和测试效率

B‌结果可比性：‌五个工位在相同的严格受控条件下力速度行程环境运行测试结果具有高度可比性

C‌高精度与可重复性：力/位移闭环控制和的导通检测确保了测试数据的准确性和测试过程的可重复性

D‌自动化与无人值守：‌设定好参数后设备可以自动运行记录数据在达到设定寿命或检测到失效时自动停止并报警支持长时间无人值守测试
