耐刮伤性试验仪 耐划伤测试仪耐划痕试验仪

耐刮伤性试验仪其应用领域包括：刚性有机材料涂料黏胶剂粉末涂料阳极氧化材料软金属塑料和玻璃等也能用于测试同种材料防护涂料的粘胶剂质量及类似材料的极限性能仪器由平衡杆固定砝码调节砝码载样圆盘等组成试验前需根据试样的厚度调节平衡杆的高度使平衡杆中部安装刮擦头并且试样安装于载样圆盘后平衡杆能够保持水平试验过程中固定砝码不动移动调节砝码控制压在试样上的重量随着载样圆盘的逆时针旋转刮擦头在试样表面留下弧形刻痕

测试标准

lAS/NZS AS2924.2lASTM C217GB/T17657-2022lBS EN 438.2lBS EN 13310lBS EN 14323　lDIN 68861-4lDIN 53799

GB4943:2.10.6.6IEC60950:2.10.6.6GB4706-1：21.2IEC60335-1:21.2

技术参数

力值范围：0-6N每格0.1N

测试速度：5r/min出厂已设置

样品大小：100*100mm中间孔6.5mm

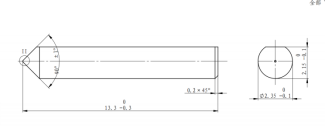

刮头：标配金刚石针如图选配4.8*4.8*R2.5

速度显示：计算器继电显示

外形尺寸：550*310*400mm

用电要求：220V,60A

测试原理

将试样放置于厚度控制装置凹槽内调节螺母位置将试样安装在可旋转圆形平台上并用压块及螺母固定将刮擦头安装与秤杆中部对应凹槽内旋转平衡杆使刮擦头头部与试样刚好接触启动仪器圆盘运动刮擦头在试样表面留下刮痕

仪器结构与功能

平衡杆调节部件：本部分包括厚度控制装置高度调节螺母前后位置调节螺母平衡杆组成平衡杆的高度由试样的厚度决定试验前将试样插入厚度控制装置凹槽内通过调节高度调节螺母使试样恰好卡在凹槽内当试样安装于圆形载样平台摩擦头装入平衡杆后其头部顶住试样此时平衡杆基本保持平行只需微调即可(放置水平泡看是否水平)

部分标准中要求试验结果为不同半径的同心圆调节前后位置控制螺母控制刮擦头与载样

圆盘中心的距离从而产生不同半径的刻痕

压力调节部件：本部分包括固定砝码移动砝码平衡杆平衡杆上标有0-6N的刻度每一格代表0.1N压力使用时移动砝码中间刻线对准平衡上刻度线则在试样表面施加的压力为刻线示压力

载样部件：本部分由载样圆盘固定片固定螺帽组成将试样放置在载样圆盘上再用固定片压住用螺母固定即可

控制部件：包括计数器启动按钮暂停按钮及电源开关组成
