控制系统

PLC+Windows 系统

操作界面

12寸嵌入式工业电脑

测试仓尺寸

1000mm(长)*350mm（深）*800mm（高）

使用工况

环境温度0～40℃ ；相对湿度：≤90%RH；环境空气压力：86kPa~106kPa常压

试验介质

适用于乙二醇工质、丙二醇工质、纯水工质

测试项

泄漏功能、耐杂性能

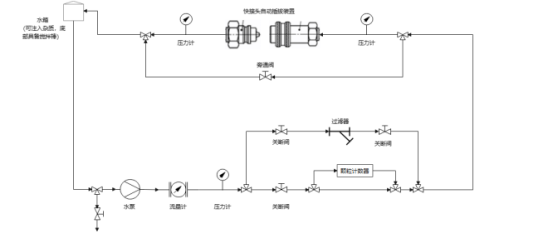

管路

循环管路简单，易拆装清洗，方便清理杂质

操作

可实现带压插拔对接，自动记录对接次数

流量计

10-100L,精度±0.1g或0.1mL，含有液体计量功能

测试压强

0.1～0.6MPa可调节

压力传感器

量程0.1~0.8Mpa  精度:±0.1%FS (可根据客户要求定制）

内置便携式空压机

便携式空压机无油低音--750W

保压时间

0-999999s  可设定

流量流阻

变频水泵；

系统支持运行流量≥60LPM；

水泵能力≥60LPM@100kPa

工位数量

1位

接口

自动插拔装置适用于不同尺寸快接头的测试，满足螺纹互配及非螺纹卡装；以下为需满足的快接头螺纹接口规格：

UQD02：UNF 7/16-20"

UQD04：UNF 9/16-18"

UQD06：UNF 3/4-16"

UQD08：UNF 7/8-14"

以下螺纹规格满足ISO 228/1要求：

QD1：M12x0.75

QD2：M10x0.75

QD3：M16x1

QD4：M18x1

分级管理

管理员匹配权限

工装

提供私服插拔工装

插拔力传感器

0~500N，精度：±0.05%FS（可根据客户要求定制）

工装行程位移量

0-300mm

工装行程速率

0-30mm/s（可调整）

执行机构间距

250mm（最大规格连接器对接前长度200mm）

噪音保护

≤65db（A）

过压过流保护（配电）

有过压过流继电器保护、短路保护，缺相保护，设备接线符合标准（线径与用电功率匹配，强弱电/接地线分离）

泄漏报警

当发生严重泄漏，系统自动停机、卸压

安全配置

急停按钮，过载保护

电源电压

AC220V 50Hz

外形尺寸

长1770宽630高1770mm
