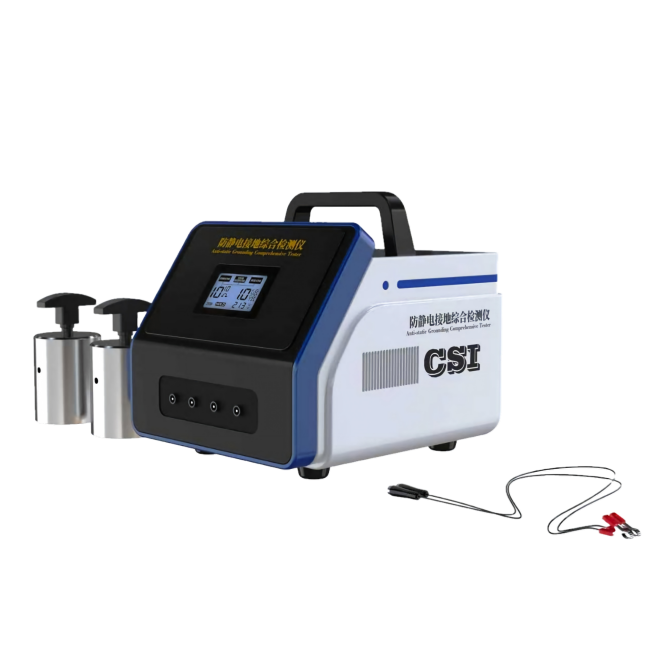

CSI-F1166防静电接地综合检测仪、烟花爆竹作业场静电接地检测仪

仪器介绍：

一台综合检测仪，覆盖「直接接地电阻、间接接地电阻、导静电工器具电阻、过渡等电位联结电阻」四类测量，用于烟花爆竹企业静电敏感场防静电接地的日常检测与周期复检。

符合标准：

‌AQ 4106—2008‌《烟花爆竹作业场接地电阻测量方法》直接接地电阻测量方法与仪器指标依据、

‌AQ 4115—2025‌《烟花爆竹防止静电危害技术规范》附录 A 间接接地电阻测定、附录 B 导静电工器具电阻测定，及各限值与检测周期要求

参照 GB 12158《防止静电事故通用要求》、GB 50515《导(防)静电地面设计规范》。

一、用途

1、‌直接接地电阻检测‌：

Ⅰ级、Ⅱ级静电敏感场内涉药金属设备混药机、球磨机、筛药机、造粒机、自动化生产线、金属管道、金属支架、金属导体以及人体静电释放装置的接地电阻测量。标准限值 ‌≤100 Ω‌，且涉药金属设备接地点‌不少于 2 个‌、机械设备有部分应作‌跨接‌。

2、‌间接接地电阻检测‌：

工房导静电工作地台面、库房防静电地台面以及自流平地台面的‌对地电阻‌检测，判定其是否落在 ‌5×10⁴ Ω～1×10⁶ Ω工房导静电面/ 5×10⁴ Ω～1×10¹⁰ Ω库房防静电面‌ 的规定区间。

3、‌导静电工器具电阻检测‌：

接触裸露药物工器具药勺、药桶、周转箱等的电阻测量，限值 ‌≤1×10⁸ Ω‌，为企业工器具台账和检验合格报告提供数据。

4、‌过渡电阻检测‌：

机械设备各部件、管道法兰/阀门跨接处、金属构件等电位联结处的‌连接过渡电阻‌，用于判断跨接是否可靠、是否存在虚接断点。

‌管理与合规用途‌：满足 ‌检测周期不大于 6 个月‌的定期检测记录需求，支持复工复产前的接地装置检查，数据可存储、导出，形成可追溯的检测台账。

二、工作原理

仪器采用‌分模块测量‌架构，四类测量对应四套原理，共用同一显示与数据管理单元。

‌1. 直接接地电阻a——交流注入法‌
由内部 DC/AC 变换器将直流变为‌接近工频的低频恒定交流电流‌，经电流极 C 与被测接地极 E 构成回路，在被测极上产生交流压降，经电压极 P 引入交流放大器，锁相环同步跟踪检波后显示电阻值。采用交流或周期性换向直流是为了‌避免直流造成的极化效应‌；配套倍率开关获得不同量程。可切换‌两点法、三点法、电位降法‌三种接线方式，其中三点法为本标准规定的直接静电接地电阻测定方法。

‌2. 间接接地电阻b——高阻直流法‌
以直流测试电压施加于两个标准重锤电极之间极间电阻或电极与接地网之间对地电阻，测出微弱泄漏电流后按欧姆定律换算电阻值。因地面材料电阻高达 10⁴～10¹⁰ Ω 量级，需高输入阻抗直流放大与屏蔽设计。

‌3. 导静电工器具电阻c——两电极/钳形高阻法‌
将被检样品置于‌绝缘垫‌上，通过钳形钳口或两接触电极构成测量回路，施加直流电压后测泄漏电流换算电阻，用于判断工器具是否属于导静电制品。

‌4. 过渡电阻d——四线开尔文大电流毫欧法‌
采用‌四端子恒流法‌：电流线 C1/C2 与电压线 P1/P2 分开，消除测试线电阻和夹口接触电阻的影响；以‌不小于 0.2 A ≥1 A的直流恒流‌击穿被测点表面氧化膜，读取连接界面上的毫欧级电阻值。

三、主要技术参数

3.1 通用参数

3.2 a 直接接地电阻

3.3 b 间接接地电阻

3.4 c 导静电工器具电阻

3.5 d 过渡电阻等电位联结电阻

四、测量方法与接线要点

‌直接接地电阻三点法为主‌：分别测出三根接地装置两两之间的电阻，再计算各自电阻；要求三个装置电阻相近、相互间距 ≥5 m。测量时接地装置 1 m 内地面应干燥潮湿或有水者除外，仪器距辅助接地极 ≥10 m，避免直流极化，采用交流或周期换向直流。

‌间接接地电阻‌：地面/台面清洁干燥后，电极就位、加压、待读数稳定记录；测极间电阻时两电极置于同一被测面，测对地电阻时一端接被测面、另一端接接地网或充水自来水管。每个工房/库房至少选 ‌5 个测点‌，选在人员操作和经常走动处，且距接地体 1 m 以外，取算术平均值。

‌工器具电阻‌：样品置于绝缘垫上，钳口或电极与样品可靠接触后读取。

‌过渡电阻‌：测"连接界面"而非"单个部件"——两表笔分别落在跨接两端，读数为该连接处总过渡电阻；测量前对测试点表面作除氧化处理，测后作防腐恢复。

五、判定限值对照依据 AQ 4115—2025、AQ 4106—2008

六、标准配置附件

主机 1 台；四端子测试线含 C1/C2/P1/P2，≥5 m1 套；辅助接地探针电流极、电压极2 支；重锤电极2.5 kg 级2 只；绝缘垫 1 块；钳形测量钳口 1 只；电源线、防静电手套各 1。
