产品名称

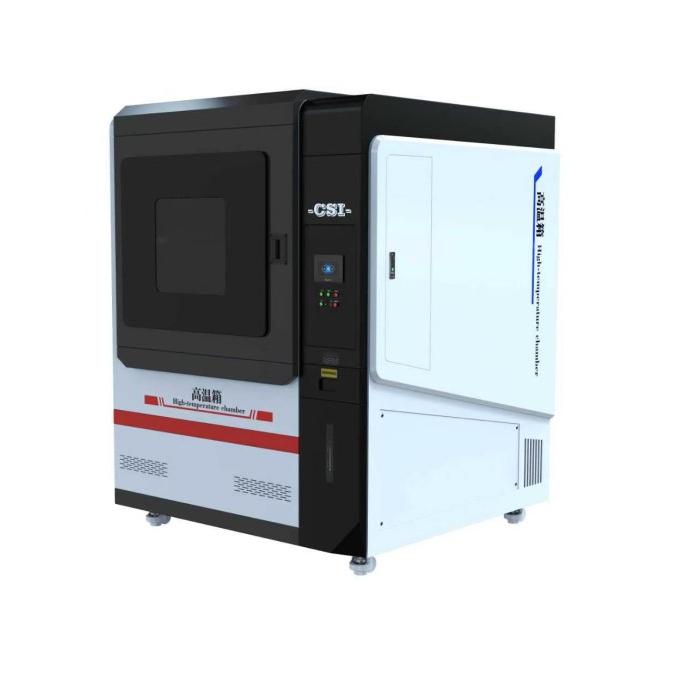

高温箱5m³、步入室高温试验室

型号

CSI-F1161

试样限制

本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存

容积、重量和尺寸

标称内容积

5000L

内箱尺寸

1600×2000×1600W×H×Dcm

外箱尺寸

2070×2580×2250W×H×Dcm

设备承重

约1200 KG

性能指针

功能要求

室内加温，长期稳定在设范围内

测试方法及

满足标准

GBT 11158-2008 高温试验箱技术条件

GB/T 2423.2-2001 试验B：高温试验方法

GBT 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温

电工电子产品环境试验设备基本参数方法

温度范围

温度范围

RT+10℃→200℃      常用温度 ℃

控制精度

温度偏差： 2℃

温度均匀度： ±2℃(100℃)；±3℃200℃

温度波动度：± 1℃

温度分辨率：±0.1℃

升温时间

RT+10℃→200℃全程平均≧5℃/min

机台功率

AC 380V  50HZ   30 KW    45A

供电条件和电源

AC 380V+保护接地

电压允许波动范围：AC±10% V

频率允许波动范围：50±0.5ＨZ

TN-S方式供电或TT方式供电

保护地线接地电阻小于4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用

测试环境条件

环境温度为+25℃、相对湿度≤85%R.H、试验箱内无试样条件下

结构特征

箱体结构

外壁材料：冷轧钢板烤漆处理，板材厚1.2mm烤漆颜色：米黄色

内壁材料：不锈钢材质，板厚1.2mm

保温材料：保温介质为玻璃纤维棉，保温材料厚度：100 mm

试验箱与控制箱为整体式，前后结构

箱体底部为固定式，预留叉车位 可选择轮子式

试验室内置空气调和室加热间及循环风道

箱门

双开门，为左右开启式，
门洞高2000 mm，门宽1600mm可以在试验室内打开大门
门框备防结露电热装置

样品架

为推车开面不含推车层板

空气调节通道

内循环式马达强力送风循环，热量由风道内经过出风口调节背叶窗均匀散发到室内空间，从而达到室内温度均匀分布

控制面板

LED PID控制器

计时开关、控制总电源开关，报警器，加热输出指示灯

机械室

加热管，空气循环通道，循环风机，室内温保护传感器，可调背叶窗

配电控制柜

总电源断路器、控制器、配电板、散热风机、循环风机，可调温保护器

电源线孔

位于箱体背面

运输方式

整机

电气控制系统

温度控制器

触摸可程式控制器，二组每组8段，可显示设置温度、当前温度，带P. I. D 自动演算控制，含2组温度报警点输出，内部可设四段非线性温度偏差校准，DC 0～24V输出控制

运行方式

恒定运行或者程序

设定方式

触摸键式输入

设定范围

温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃)

显示分辨率

温度：0.1℃

控制方式

P.I.D 微积分时间加SSR模块控制加热输出

计时方式

温度偏差计时

定时器

可设秒、分、10分、小时、10小时可切换，计时9999 X 10小时

附属功能

标准配置

故障报警及原因、处理提示功能

断电保护功能:上下限温度保护功能

温度测量

K型铂电阻

氮气控制

采用压力调节阀和流量计控制，可根据要求调节氮气大小

安全保护装置

试验箱

可调式温保护  温报警不自动恢复启动加热，按要求手动恢复

空气调节通道极限温

其他

载及短路保护

使用条件

由用户保证下列各项条件：

环境条件

设备环境温度应保持0℃～+35℃以内，相对湿度：≤85％R.H

对储存环境

设备环境温度应保持0℃～+45℃以内

安装场地要求

1、请客户确认，安装设备位置需尺寸

2、试验箱左右及后侧壁板距离墙壁不得小于800mm，正面距离墙壁距不得小于1000mm

2、设备运输时，进入门口或通道、电梯等,是否能进入，以免影响贵司工程进度。

验收标准

1.验收标准：技术指针按双方签订之“技术协议书”标准规定的方法。

1.

温度控制器

4.5寸

          Q1-TEST

软件

2.

试验室外箱

冷轧钢板烤漆

自制

3.

试验室

不锈钢焊接

自制

4.

电源断路器

32AAG

DELIXIN

5.

温保护器

0～400℃

           NOX

6.

交流接触器

A2X系列

ABB

7.

固态继电器

SSR-3-40A

XINLI

8.

加热器

30KW

伟德

9.

循环风机马达

750W长轴

YIZHENG

10.

试验物料架

不锈钢焊接

自制

11.

风轮

9寸*4

风昱

12.

背叶窗

不锈钢加工

自制

13.

保温棉

玻璃纤维

国产

14.

报警器

TS2BIL

天得

15.

缺相保护器

PH系列

 正泰

16.

断路器

12~18A

         正泰

17.

热载继电器

RHU-10

士林

18.

带灯自锁开关

@22

二工

19.

传感器

PT100

　　　　　NOX

20.

线槽

35*45

国产
