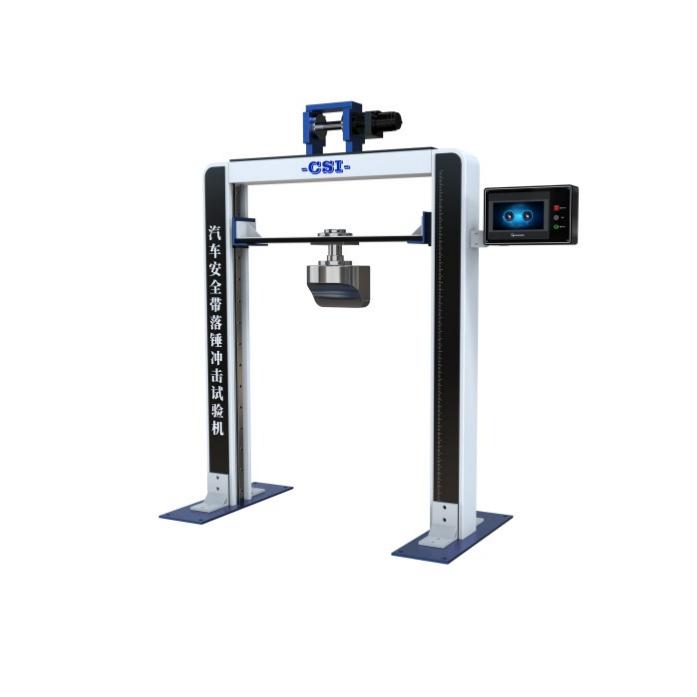

CSI-X107 汽车安全带落锤冲击试验机

使用用途：

该仪器依据GB 14166-2024第5.5.4条款的专属试验要求，专门用于机动车安全带总成中刚性件、塑料件的低温环境抗冲击性能验证，覆盖M类、N类机动车安全带部件的研发摸底、批量生产出厂抽检、第三方检测机构合规判定全场景，确保安全带关键部件在-10℃低温工况下受轻微冲击时不会发生碎裂失效，保障车辆碰撞时约束系统的功能完整性。

工作原理：

测试基于自由落体冲击动力学原理，先将被测安全带部件与配套刚性金属平板共同置于-10℃±1℃的密闭低温环境中保温2小时，使样品整体温度充分热平衡；样品取出后30秒内，18kg钢制重块沿垂直导向轨道从300mm标定高度无初速度自由下落，冲击动能完全作用于被测样品，通过观察样品冲击后的开裂、碎裂情况，判定其低温环境下的结构可靠性。

主要技术指标:

控制系统：工业级PLC

操作界面：彩色七寸触摸屏，支持中、英文语言切换

重块标称质量：18kg，质量公差≤±0.1kg

重块冲击面参数：凸曲面,纵向半径150mm,横向半径10mm,表面硬度≥洛氏硬度45

冲击下落高度：300mm，控制精度≤±2mm；

基座：可安置在地面上，配膨胀螺丝4套；

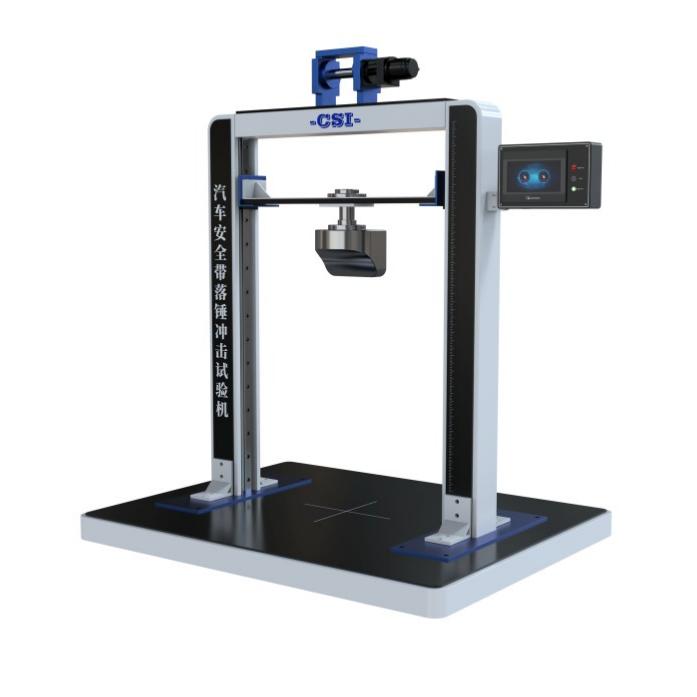

※选配基座参数：质量≥100kg的水平刚性坚实块，冲击过程中无位移、无明显形变

测试时间:样品从低温箱取出后至冲击完成，全程可控制在30s以内

冲击样品方向：一件试验样品与织带方向一致进行试验，另一件试验样品与织带成90°进行试验

自备或选配低温预处理箱，控温范围：可稳定维持-10℃±1℃，控温精度±0.5℃

安全配置：急停按钮，过载保护

电源：220V/50HZ

基本配置：

主机一台，

扳手一套，

电源线一根，

说明书一份，

保修卡一份，

合格证一份
