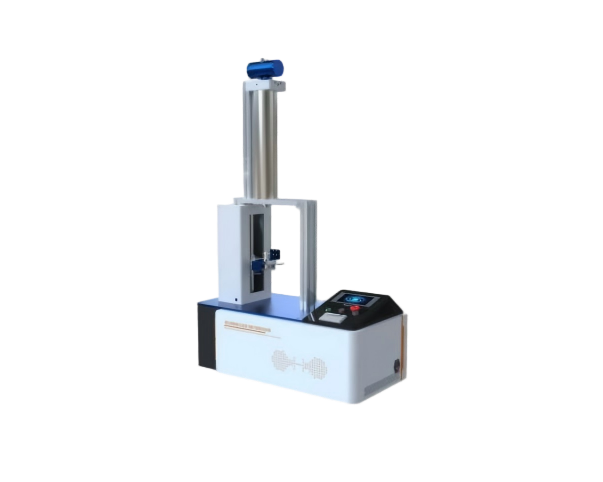

液压快换接头连接与断开扭矩试验机

【产品简介】

液压快换接头连接与断开扭矩试验机

一、用途

本设备依据 GB/T 7939.2-2024ISO 18869:2017第 7 章连接扭矩、第 8 章断开扭矩试验要求开发，主要用于 ZQD-50 这类液冷液压快换接头的操作扭矩性能检测。

设备可在无压及设定带压工况下，完成接头手柄开关、阀门耦合 / 解耦、主体终止旋转等多工况扭矩测试；采集并记录旋转过程的峰值扭矩，自动计算试验结果，用于验证快换接头操作力矩是否满足设计及验收指标，评估阀门操作手感、锁紧机构反馈性能，适用于液冷快换接头研发试样检测、出厂检验、第三方型式检验。

二、执行标准：

GB/T 7939.2-2024/IS0 18869:2017 液压传动连接试验方法第2部分:快换接头

三、技术参数

‌模块‌	‌技术说明‌
控制系统	PLC控制系统
操作界面	彩色10寸工业电脑，中、英文语言切换
扭矩传感器	0～20 N・m；精度 ±0.5% FS
扭矩采集采样频率	≥1000Hz，可捕捉旋转峰值扭矩
旋转驱动单元	伺服电机，旋转速度 0.1～10°/s 连续可调，支持匀速旋转耦合 / 解耦、手柄开关动作
压力传感器	0～1.2 MPa 精度±0.5%FS
介质适配	支持 PG25 测试流体，配置耐腐蚀管路与密封件
0psi0bar	手柄开 / 关扭矩测试
10.34bar150psi	手柄开 / 关扭矩测试带压工况
0psi	阀门耦合 / 解耦旋转扭矩
0psi	接头相对主体终止旋转扭矩；断开扭矩测试
阀门耦合 / 解耦、手柄开关扭矩：＜5 N・m 相对主体终止旋转扭矩：＜3 N・m
安全防护	急停按钮
电源	AC220V，50Hz
