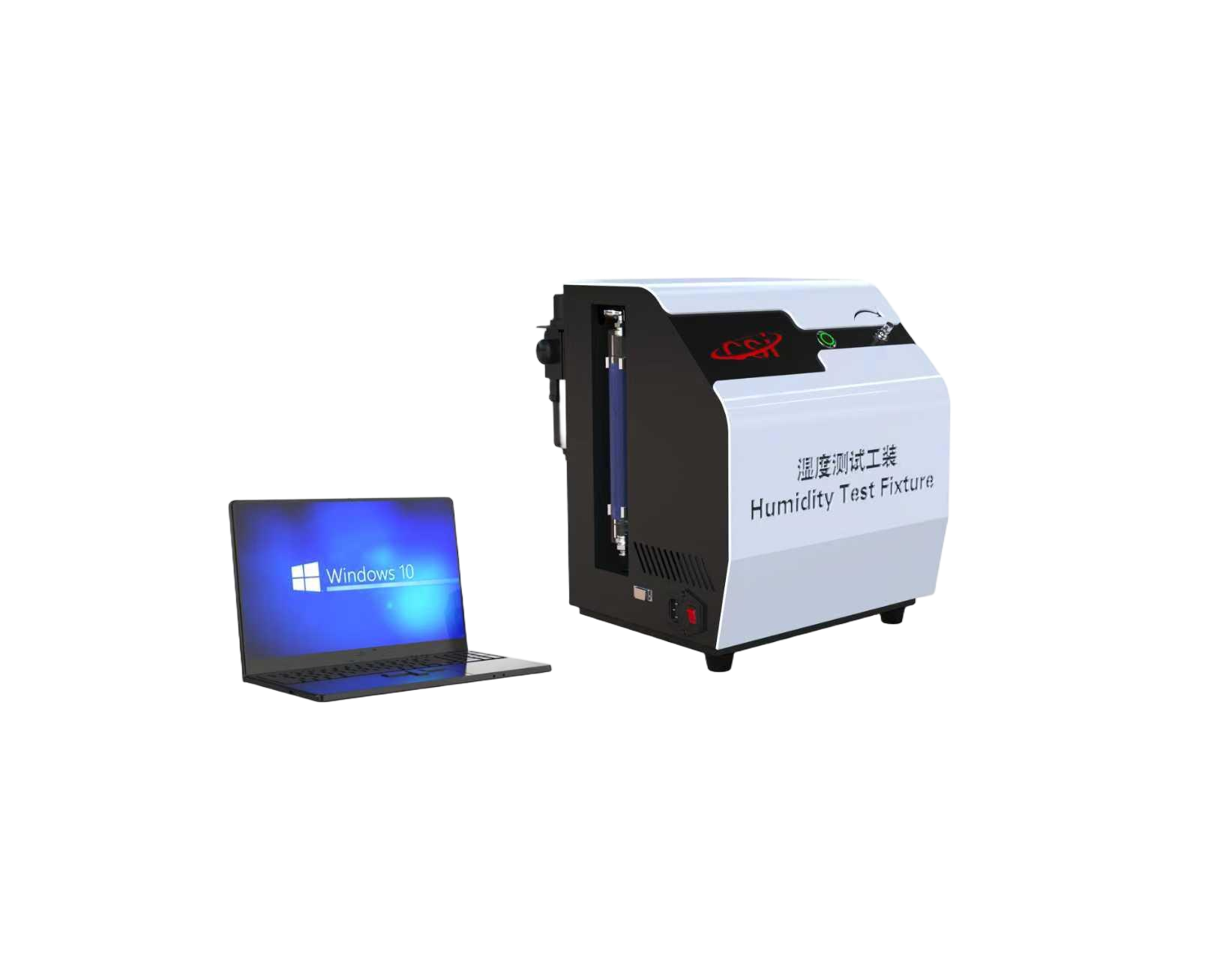

湿度测试工装

1、技术参数

1.1天平：

分辨率≤0.1g，重复性≤±0.1g，线性度≤±0.2g，量程：至少8kg，称重盘尺寸：不低于30cm*20cm，支持RS232/USB接口，用于连接工作站数据传输。

1.2气体流量计：

范围不低于150L/Min，精度不低于读数的2%，气体输入输出口径为22mm，有气体，氧气，空气，氮气等多种气体校正模式，支持类似RS232/USB接口用于连接电脑数据传输。

1.3标准温度传感器：

1.3.1性能特征：

1在水中以1m/s的流量实现22℃阶跃到37℃时，0.5s＜温度传感器时间常数＜1.0s；

2环境温度对传感器精度的影响＜0.01℃/1℃。

1.3.2传感器构造：

11根6mm长的外径为3.18mm的铜管。内径宜为热敏电阻珠留出足够的间隙。按照下图中给出的尺寸且热传导率＞386W/(m·K)的任何材料。热敏电阻在25℃～45℃(在等温混合的空气或水中)之间，精度为±0.2℃。供应商通常具有在25℃时阻值2252Ω的热敏电阻。

2热敏电阻的电导线宜是#32规格的镀锡铜线，长度至少为60mm[包含其他热传导率180W/(m·K)的材料]。热敏电阻的电导线宜被套上以实现电气绝缘和热隔离。热塑管达到了两个目的，包含任何热传导率＜0.02W/(m·K)的电绝缘材料。

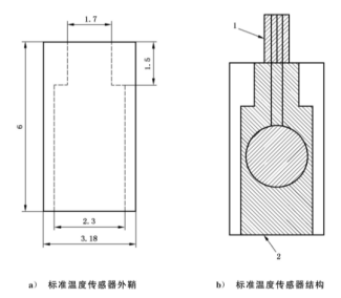

1.3.3尺寸：符合下图单位：毫米

1.3.4便携式终端处理系统包括软件测试与分析系统：

处理器：CPU≥6核心12线程，基础主频≥2.6GHz；内存：≥32G+512G速硬盘；分辨率≥1920*1080；配备集成显卡；屏幕尺寸≥15.6英寸；

1.3.5工装软件应能统计计算YY9706.274-2022附录CC中公式内容；

2、计量要求或验收方法

2.1流量：5L/Min、15L/Min、65L/Min、100L/Min，误差：≤±2%。

2.2温度：20℃+0.5℃，30℃+0.5℃，40℃+0.5℃，45℃+0.5℃，80℃，误差：≤0.5℃。

2.3标准温度传感器尺寸应符合YY9706.274-2022附录FF中要求。

2.4工装软件应能通过 YY9706.274-2022附录CC中的公式计算得出湿度输出。

3、配置清单

3.1天平,1台。

3.2便携式终端处理系统,1套。

3.3气体流量计,1台。

3.4标准温度传感器,2个。
