消防水带耐传导热性能试验装置

一、用途

用于检验有衬里消防水带（Ⅰ 类）在接触高温固体热源时，水带材料承受传导热作用后的耐压保持能力，评价消防水带在火场高温固体接触场景下的使用可靠性。

二、执行标准

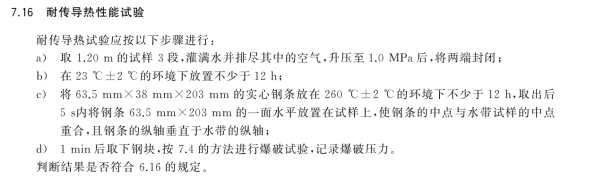

GB 6969-2026《消防吸水管》 7.16  耐传导热性能试验

三、技术参数

项目‌ 参数要求‌

尺寸 63.5mm × 38mm × 203mm

工作面 63.5mm×203mm

工装结构形式 四柱导向式框架，上下双层承压平板，立式导向定位结构

工装主体材质 SUS304 不锈钢，表面抛光处理，耐高温、不易锈蚀

导向立柱 4 根圆柱形光轴，起导向限位，保证钢块垂直下压，不偏移

上下压板 上压板：带定位槽，用于放置标准碳钢导热钢块；下压板：试样承载平台，带定位标线，对齐水带试样中心线

试样放置空间 可容纳长度 1.2m 消防水带试样，水平放置，不产生挤压变形
