散热器碎石冲击试验机

【产品简介】本设备依据 QC/T 468-2010 标准制作，模拟行车碎石撞击工况，检测汽车

产品型号: CSI-BS007

产品品牌: 上海程斯

13761235453 QQ咨询

产品详情

CSI-BS007散热器碎石冲击试验机

一、产品介绍

本设备依据 QC/T 468-2010 标准制作，模拟行车碎石撞击工况，检测汽车散热器抗冲击性能，适配质检、、研发测试，数据稳定，守护散热器品质耐用性。

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据
结构特点	通电即可使用，简单快捷实用

二、满足标准

标准号	名称
QC/T 468 -2010	汽车散热器

三、关键参数

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
压缩空气压力	0.4MPa～0.8MPa用户自配，亦可自配更高压力满足测试条件
喷射时间	可设置0-99秒并喷射中设置时间暂停时间
测试项目	耐碎石冲击性能试验
使用温度	室温
压力传感器	0~1.0Mpa 精度：±0.5%FS
试样装置一套	定制试样尺寸：1200mm1200mm 68mm 小30030032mm喷射介质用户自备
样品支架	手动移动样品，制造材料钢管焊接
试样重量	约20-30KG
颗粒大小	发射枪：45度枪-0-29mm和90度枪0-52mm
发射枪种类	45度和90度枪
发射量调节范围	≥1kg/min
试样角度调节范围	45°/54°/90°
测试工位	1工位可选多工位
电源	交流/单相 220V±15% /50Hz
外形尺寸	约 293026802050mm

四、计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
QC/T 468 -2010	压力传感器 0~1.0Mpa 精度：±0.5%FS	0.1/0.3/0.5Mpa
测试项
耐碎石冲击性能	模拟碎石撞击，检测散热器抗冲击耐久性能

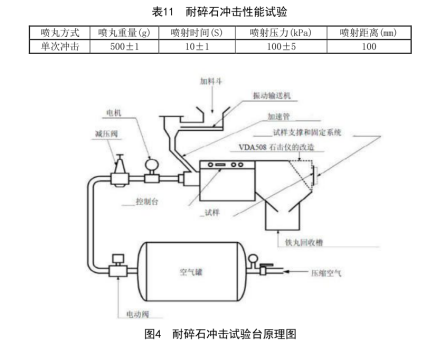

五、工作原理

砾石或其它介质放在加料斗里，加料斗里的振动送料装置将料送到送料斜槽中。由底下高速空气而产生的真空，介质落到送料斜槽中。介质被吸入喷嘴中，被空气喷射器发射到试样上。介质撞上试样后落入碎石箱中。

试验：试验对象为散热器芯子部分，连续喷射:，一般只喷射一次。

经过淬火的钢丸硬度为 61HRC~65 HRC，有棱角，平均直径4mm~5m。

其具体试验参数见表11的规定。

设备外观示意图外置装样部分定制，细节差异以实物为准

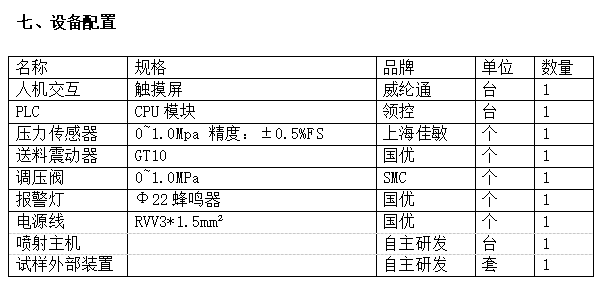

六、标配物品以及用途

名称	数量	用途	参考图
主机	1台	设备整机发货，无需安装，通电通气即可使用
电源线	1根	设备连接插座使用	/
说明书	1份	介绍设备使用方法以及保养等注意事项	/
操作视频电子版	1份	手把手指导操作流程，学更方便	/
合格证及保修卡	1份	出厂质检，质保服务	/
铭牌	1个	记录设备整体信息	/
试样装置	1套	/	/
眼罩	1幅	/	/
耳机	1个	/	/
钢珠	500克	/	/

七、同类型其它仪器

适用标准	名称	仪器照片
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9， Chrysler 463PB-52-01， GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota， ISO 20567-1， QSQR T1-15-2020，Q JL J174006-2017 等	耐碎石冲击试验机	高配款
TL 82086-2020	飞石冲击测试仪
ISO 20567-1(DIN EN ISO20567-1-2007) DIN 55996-1:2001《涂层材料的碎石冲击强度检验第1部分：多重冲击试验》 SAE J400《汽车表面涂层的抗碎石测试》 ASTM D3170/D3170m-14(2022)) 通用汽车GM体系： GMW14700、GM9508P、GM 9119P/9508P / 9619P、GMW14668-3.4.9、GMW 1407 福特FORD体系： FLTM BI 157-06 ‌克莱斯勒CHRYSLER体系： MGR ES30.AD.149、Chrysler 463PB-39-01、Chrysler 463PB-52-01 大众VOLKSWAGEN体系： TL211-6、GME 60268-96、GME 60268 日系车企体系：丰田Toyota、马自达MAZDA、Mazda MES MN 601C)、日产NES M0007 Section 28、JIS M0141	高低温耐碎石冲击试验机
JX3623006—2023	主动进气格栅碎石冲击试验台
QC/T 468	散热器碎石冲击试验机
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9， Chrysler 463PB-52-01， GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota， ISO 20567-1等	汽车电驱总成碎石冲击试验机
GMW 1407，JIS M0141,TL211-6,GME 60 268，ASTM D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9,Chrysler 463PB-52-01，GM 9119P /9508P / 9619P ，Mazda MES MN 601C，Nissan，Volkswagen，Toyota,ISO 20567-1等	动力电池包耐碎石冲击试验机

八、应用场景与行业需求

使用单位	产品性能
企业生产质检	出厂前的性能验证，确保符合标准
‌机构设备维护	检测装车使用后散热器抗碎石冲击耐受能力，评估使用寿命
‌第三方检测机构	用于产品，提供合规报告
科研机构	散热器结构、材质升级优化试验，改良抗碎石冲击防护性能

九、使用注意事项

试样准备	测试前检查散热器试样无变形、破损缺陷，装夹稳固，冲击面与冲击弹道垂直对齐
‌校准维护‌	定期校验冲击压力传感器、测速计量组件，避免数据漂移
场地要求	1.地面平整，通风良好 2、不含易燃、易爆、腐蚀性气体和粉尘 3、附近没有强电磁辐射源 4、场地地面承重能力：不小于300kg/m2
电气要求	1、设备设计符合人机原理，操作方便安全，整体牢固可靠； 2、设备配备电源切断阀，确保检修时不会产生危险； 3、操作控制系统放置在操作者便于操作和观察的部位。设备必须设置紧急停止按钮 4、设备具备良好和全面安全防护措施，设备上的转动部件、危险零部件及危险部位，都应具备防护装置和安全标示； 5、设备的电气控制系统,具备过载保护和短路保护功能。
