飞石冲击测试仪

【产品简介】飞石冲击测试仪用于测试换热器(冷凝器、散热器)的抗飞石的抗冲击性能，通过模拟飞石

CSI-BS006飞石冲击测试仪

‌一、产品介绍以及特点‌

产品介绍：

飞石冲击测试仪用于测试换热器(冷凝器、散热器)的抗飞石的抗冲击性能，通过模拟飞石冲击环境，提升产品在开发过程中的可靠性验证能力。

产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示当前测试数值 2、内置大容量存储器，可存储不少于1000组测试数据数据一般保留7天会被覆盖 3、配备USB接口，可导出测试数据
结构特点	通电通气就可以使用，简单快捷

二、满足标准

标准号	名称
TL 82086-2020	《汽车蒸发器及冷凝零件要求》

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
模拟车速范围	0~140Km/h 无极可调
精度	±5 Km/h
驱动轮胎	乘用车用 225/50R17
轮胎	数量2套含轮毂
转速控制	采用变频控制系统，实现驱动轮胎模拟车速、稳定转动，实现标准要求速度
飞石供给料斗	供料斗容积满足单次试验需求≥1kg)，并安装气动震动器
计时功能	0.1s~99.9min
精度	±0.1s
样品距离	激光测距1米
精度	±0.01mm
样品距离	实现全自动升降功能约500mm左右
测试安全门	具备打开关闭功能，并门有安全丝网
气源	客户自备
安全配置	急停按钮，过载保护
尺寸	约 2000mm-1100mm-1950mm
重量	约951kg
电源电压	AC380V 50Hz

四、试验样品舱

1样品架:刚性框架中空结构，可牢固夹持汽车冷凝器、散热器样品,需考虑样品尺寸和固定方式，提供通用夹具或定制夹具接口。样品架能方便装卸。可根据样品尺寸定制

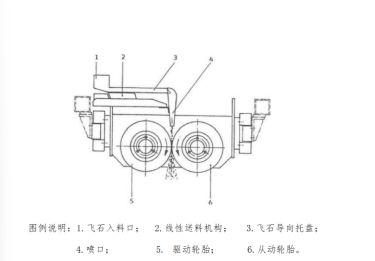

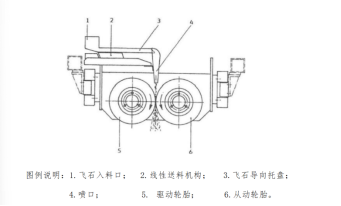

2距离调节机构:样品架安装在精密直线导轨上，通过电机驱动全自动升降功能，实现驱动轮与从动轮切点到样品表面距离的无级、调节，通过激光传感器显示实际距离。

3舱体结构:坚固的金属外框架，内衬有可更换的耐磨内衬(如降低噪音棉)，有效吸收飞石冲击能量，降低噪音，保护操作者。

4观察窗:高强度透明材料(如多层聚碳酸酯)，便于观察试验过程。

5密封性:良好密封设计，防止飞石飞溅和粉尘外泄

五、标配物品以及用途

六、应用场景与行业需求

七、使用注意事项
