高海拔预真空采集容器抽吸体积试验仪

适用标准：

    YY/T 0314-2021标准中附录H

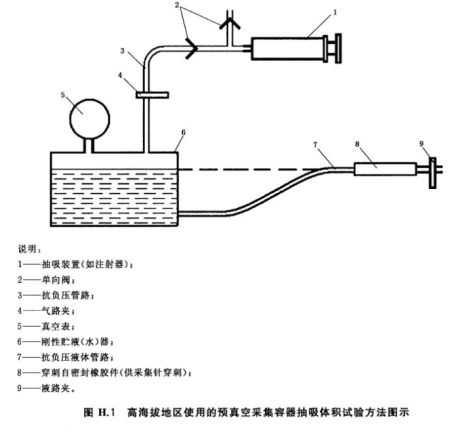

试验仪器装置：

试验条件：

1、试验应在101 kPa 和20 ℃±2的环境条件下进行，如使用其他环境条件，应进行适当的校正。

2、如果环境大气压强不是在101 kPa下进行，采用附录G 对环境大气进行校正。

试验步骤：

1、使水充满液体管路,排除液体管路中的气泡,关闭液路夹。。

2、用抽吸装置使试验系统达到按H.4确定的真空度,关闭气路夹。

3、称重采集容器。

4、如果持针器组件是散装供应的,先按制造商的产品使用说明书装配。如果提供的不是预抽真空的采集容器,则抽空至公称抽吸体积。

5、将针刺入穿刺自密封橡胶件,并充注采集容器至少1min,或按制造商说明书规定的方法充装。6、去除针和持针器,擦干采集容器的外表面(如必要),重新称重采集容器,测定抽出水的量。

技术指标：

操作界面：中英文切换

触摸屏：7寸彩色触摸屏威纶通；

压力传感器范围：-100~150kpa，精度0.5%

精密调压阀：德力西

接头1套

内置抽吸泵：8L/min；

控制系统：PLC

测试软件：1套

流量范围：0-50L/min流量可；

嵌入式打印机，热敏纸1卷；

配置量杯500ML；

气源：0-500kpa可根据用户气压来调节，客户自备

用电要求：220v，30A

外形尺寸参照：700*340*600mm

设定时间：1s～999S，客户任意设置 精度：0.2S

基本配置：

 主机一台，扳手一把，电源线一根，说明书/合格证/保修卡/铭牌一套。
