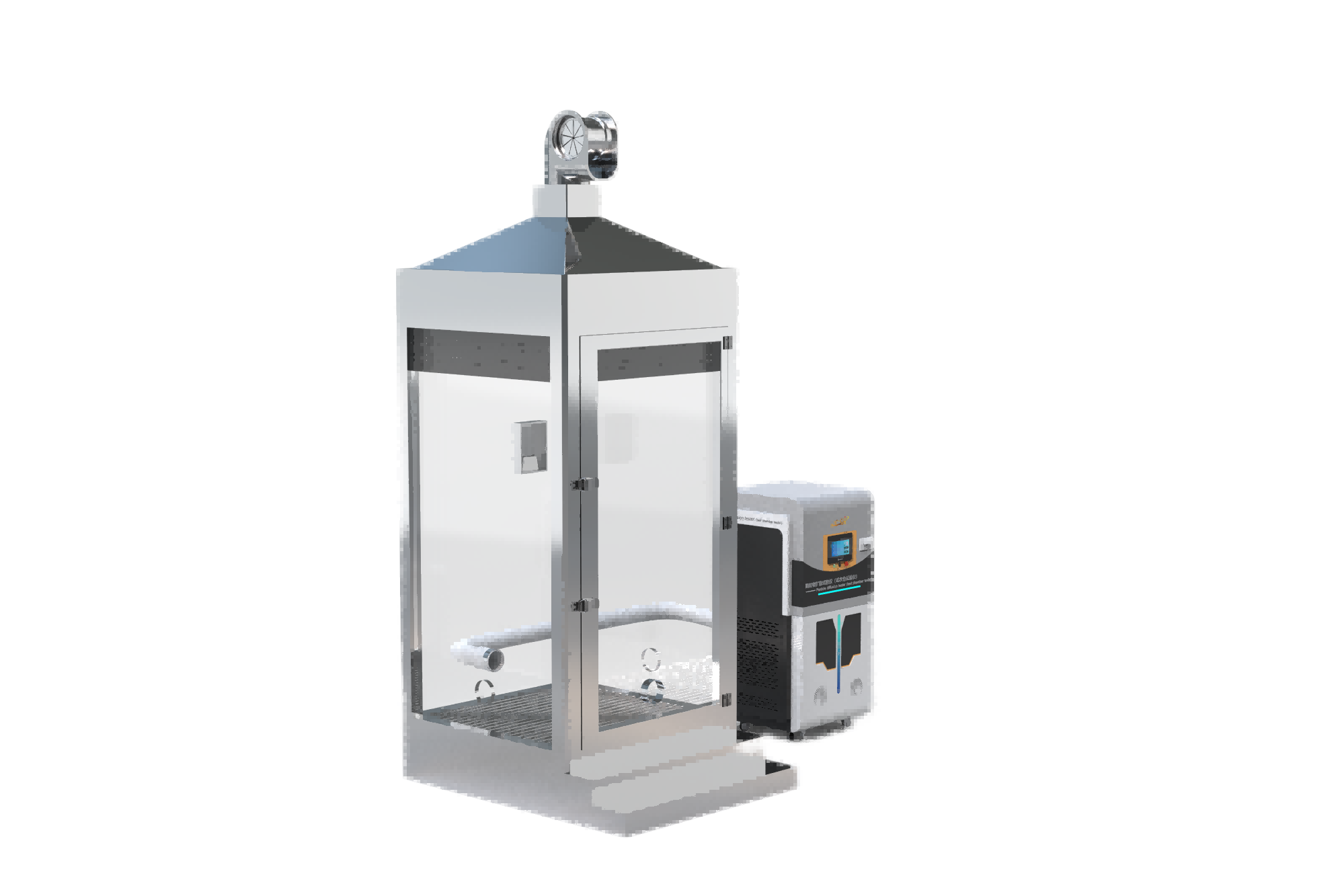

CSI-JF002洁净服颗粒物扩散试验仪试衣仓试验仪

执行标准

IEST-RP-CC003.3

技术参数

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

试验沧：1.22 mx1.22 mx2.44 m高主支架不锈钢材料四周采用钢化玻璃12mm可撤卸可固定可移动可撤卸上楼安装

顶棚设计：高效过滤器

排风系统：220V强力排风口径110mm

粒子计数器：0.3um-1.0um,数量1套

采用流量：28L/MIN

活性细菌采样器采样流量150L/min

气溶胶发生器：美国CSI进口,数量1套

试验步骤

按以下规程进行扩散性试验的采样和数据分析:将扩散试验仓内向下的风速调整至0.45(±0.1)m/s(90[±20]ft/min)将计数器采样探头连接到采样端口开启粒子计数器调整采样流量至28Lmin(1f/min)设定计数器采样周期为1分钟两次采样的间隔时间为小(例如:1秒)为了防止服装被污染在受控更衣区穿上被试服装有试验的穿衣方案应一致服装穿戴顺序应从头到脚穿好洁净靴后接触地面的惟一允许方式是站在粘尘垫上穿好工作服的人进入试验仓并静止站立若工作服带有接地装置就应接地试验仓内大于等于0.3um的粒子计数应降至接近为零达到此状态后按下列方案开始进行试验:

在开始粒子计数的同时向前伸展双臂至与肩同高再曲臂使双手搭上肩膀随着设定为每分钟60拍的节拍器重复运动5分钟此套动作命名为“双伸展”

静止站立1分钟

在开始粒子计数的同时原地踏步5分钟并按每分钟60拍的节拍交替将右手移到左肩左手移到右肩此套动作称“步行触摸”

静止站立1分钟

按每五拍三次的速度进行深曲膝

静止站立1分钟

脱下已试验过的服装由同一个人穿上新的服装重复上述试验检测新服装的颗粒物扩散率

关闭粒子计数器保存粒子计数检测数据

由于三套动作中的每套动作服装受力不同因此应对三个阶段中收集的数据分别处理对双臂伸展5分钟产生的粒子计数求平均得到该动作每分钟产生的粒子计数以同样方式处理步行触摸的数据深曲膝是在1分钟之内完成的因此无须求平均值
