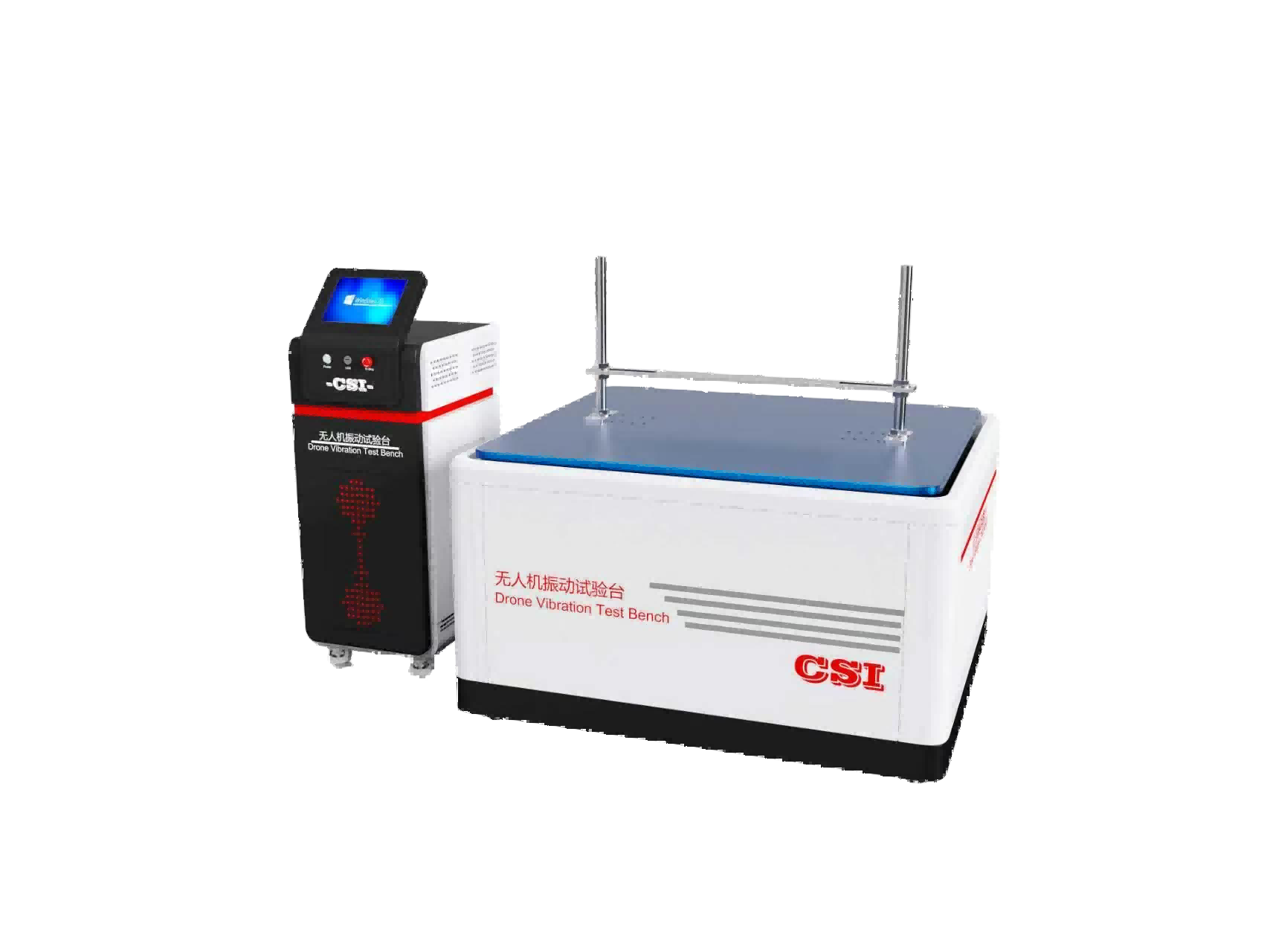

CSI-JQ064 无人机振动试验台、民用轻小型无人机振动试验台
一、测试用途
无人机振动试验台是针对无人机整机及核心部件设计的检测设备，用于模拟无人机在运输、起飞、飞行、降落过程中的振动环境，验证产品结构强度、部件耐振性及电气稳定性，是无人机研发、生产质检、可靠性的核心装备。
二、满足标准
依据GB/T 38924.6-2020《民用轻小型无人机系统环境试验方法第6部分:振动试验》设计制造。
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色七寸触摸屏操作，中、英文切换 |
试验模式 | 正弦振动、随机振动、正弦叠加随机振动 |
振动台 | 支持 X/Y/Z 三个正交轴向分别试验 |
频率工作范围 | 5Hz～2000Hz |
额定推力正弦 | ≥50kN可按试件选配：小机型 5 10kN；中大机型 30 50kN |
负载能力 | ≥200kg |
振动波形 | 正弦、宽带随机、正弦叠加随机正弦叠加随机，正弦分量叠加在随机谱上 |
横向振动比 | ≤15% |
加速度控制容差 | ±10% |
功放 | 数字功率放大器，与振动台匹配，保护功能：过流、过压、过位移、过加速度、过热、功率限幅 |
安全保护 | 配备过载保护、急停按钮 |
电源 | AC220V±10% 50Hz |
四、不同试验模式的实现原理对应标准三类试验
1、正弦振动正弦扫频 控制器输出连续变化频率的正弦电信号，驱动台面做正弦往复运动；按标准扫频速率如 1oct/min扫频，用来查找无人机整机、零部件共振频率；找到共振点后，可定频耐久考核。多用于固定翼、多旋翼共振排查。
2、随机振动宽带随机 控制器按 GB/T38924.6 2020 附录功率谱密度 PSD 曲线，生成无数不同频率、随机相位叠加的合成电信号，输出到振动台，模拟运输颠簸、气流扰动的真实复杂振动环境，做疲劳耐久试验，三轴向依次测试，每轴规定时长。
3、正弦叠加随机振动 宽带随机背景振动之上，叠加 1 路或多路特征频率正弦信号；用于活塞 / 涡轮动力无人机，模拟发动机旋转基频 + 谐波叠加宽带随机振动的工况。
五、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
