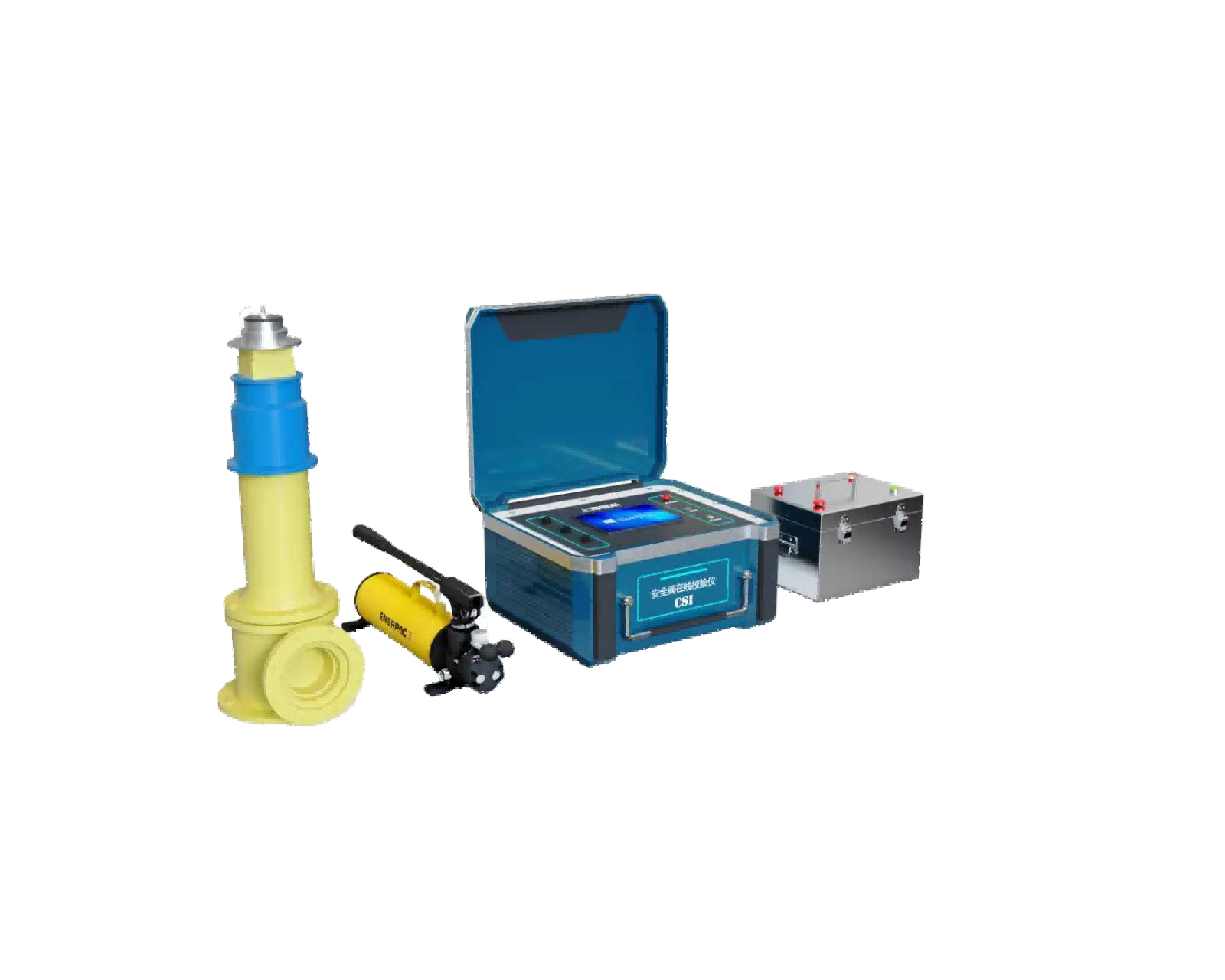

CSI-X084安全阀在线校验仪

‌一、介绍‌

安全阀在线校验仪由我公司研发生产，适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试，可广泛应用于中、高、超高压压力特性试验!

1、传感器可与数据采集系统、数据处理系统进行动态标定，使之达到更高精度。

2、强大、可靠的数据库管理功能，可方便地进行检索、存储、出报告;

3、可打印曲线报告、标准报告(国家规范要求的)、原始记录、批量报告四种形式的校验报告。

‌二、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC+windows
操作界面	彩色10寸工控一体机，可触摸屏操作，可鼠标键盘操作
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	wifi连接打印机
压力测量范围	0Mpa-25Mpa 精度：±0.5%FS
测试通径	DN15~DN600
测试类型	直接作用式弹簧安全阀、脉冲式安全阀、先导式安全阀、带动力辅助装置安全阀
连接方式	机械串联连接
测量方式	冷态在线，热态在线
外力提升方式	手动液压泵
阀杆提升高度范围	0-5mm 精度：±0.5%FS 可选配其他量程
提升量程	200kg，500kg，1000kg，5000kg,精度：±0.5%FS 可选配
液压系统	带自动复位双向作用油缸、液压油路集成装置1套
超压保护装置	液压安全警示报警保护装置1套
最大提升力	0-50KN 可选配其他量程
开启方式	临界状态检测、阀瓣位移传感器(无机械触点安装)判开(微启式至全启可人工设置开启高度）
测试工位	1工位
配件	连接螺母1套，用于液压阀门的提升支架
音频传感器	安全阀的开启声音检测
安全配置	急停按钮，过载保护
电源电压	AC220V 50Hz
自制软件，曲线图，可连接打印机打印
