牙科学水胶体印模材料拉伸粘接强度试验装置

简介：

本装置用于3A 型及匹配藻酸盐组合试样的拉伸粘接强度试验，整套包含：成对试样成形模具、试样调直支撑槽、对开圆管式试样支撑环、金属 / 树脂圆片、管状稳定静载砝码组件。

执行标准：

YY 1027-2018 7.9拉伸粘接强度试验(仅适用于3A型和所匹配的藻酸盐组合的试样)

技术参数：

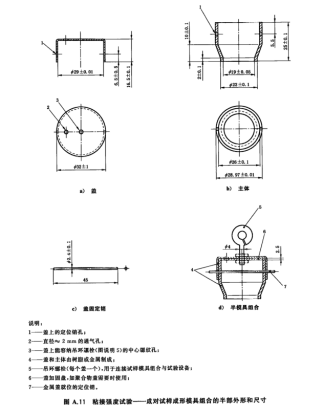

（一）上下对开式拉伸试样成形模具(图A.11)整套由盖、主体、盖固定销组成，材质：树脂/金属

1.盖

（1）外径：32 ±1 mm

（2）内腔直径：029±0.01mm

（3）总高度：16.5±0.1mm;内腔深度：6.5±0.5 mm

（4）定位销孔：1处;通气孔：中≈2mm;中心螺纹孔(适配吊环螺栓)

2.主体

（1）总高：25 ±0.1 mm

（3）上口外径：028.97±0.01 mm,上口内径：026±0.1mm。中间最小内径：19±0.05mm，底部外径：22±0.1mm

（3）上口台阶高度：10±0.1mm;锥段高度：5.5mm;底部直段高度：2±0.1mr

3.盖固定销

长度：45 mm,销直径：2.4±0.1mm

4.吊环螺栓：配套，用于连接模具组合与试验机;配套盖加固盘(聚L盖使用)

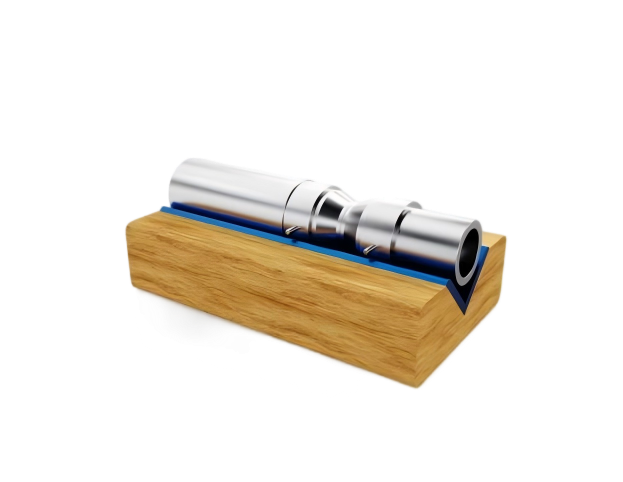

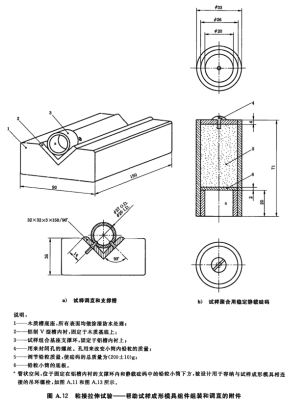

（二）试样装配组调直和支撑槽(图A.12a)

1.木质槽底座：外形尺寸150mmX90mmX35mm,全表面防水涂漆处理

2.铝制V型槽内衬：90°V型槽，固定在木质底座上

3.试样组合基座支撑环(对开圆管式试样支撑环)

（1）外圆外径027OD,内孔内径20 ID

（2）支撑环安装于铝V槽内衬，与模具、静载砝码筒空间尺寸匹配

（三）静载砝码组件(图A.12b，管状稳定负载)

1.砝码筒外形：总高71mm，底板厚2mm，底部开口段高度20mm

2.筒体外径033 mm,中层内径026 mm,内孔o20 mm

3.顶部带密封螺丝：可拆装，用于增减内部铅粒，砝码总质量：200±10g

4.内部填充铅粒，用于试样成型施加静载;筒内部空腔用于容纳模具吊环螺栓

（四）金属/树脂圆片（制凹陷窝用）

1.直径：约 25 mm

2.厚度：约 1.5 mm

3.材质：金属或树脂

4.用途：在藻酸盐印模材料上挖出凹陷窝，用于注入琼脂材料

装置配套与功能说明：

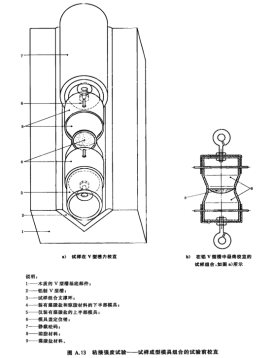

1.试样调直功能：V型支撑槽+支撑环组合，实现试样模具组合水平同轴调直(图A.13)

2.试样组合结构：上半模具填充藻酸盐材料、下半模具填充琼脂材料;上下模具对接后施加 200g静载，固化后用于拉伸粘接强度测试

3.材质：模具、固定销可选用金属或树脂;支撑内衬采用铝材;底座为防水处理木材

4.工装精度：尺寸公差严格遵循图纸标注，形位公差保证模具合模同轴度

试验适用：

试验对象：3A型藻酸盐印模材料及其匹配试样，测试拉伸粘接强度

工装整套包含：成形模具(2半模+销+吊环)、V型调直支撑槽、对开支撑环、200g可调铅粒静载祛码筒、中25X1.5mm取样圆
