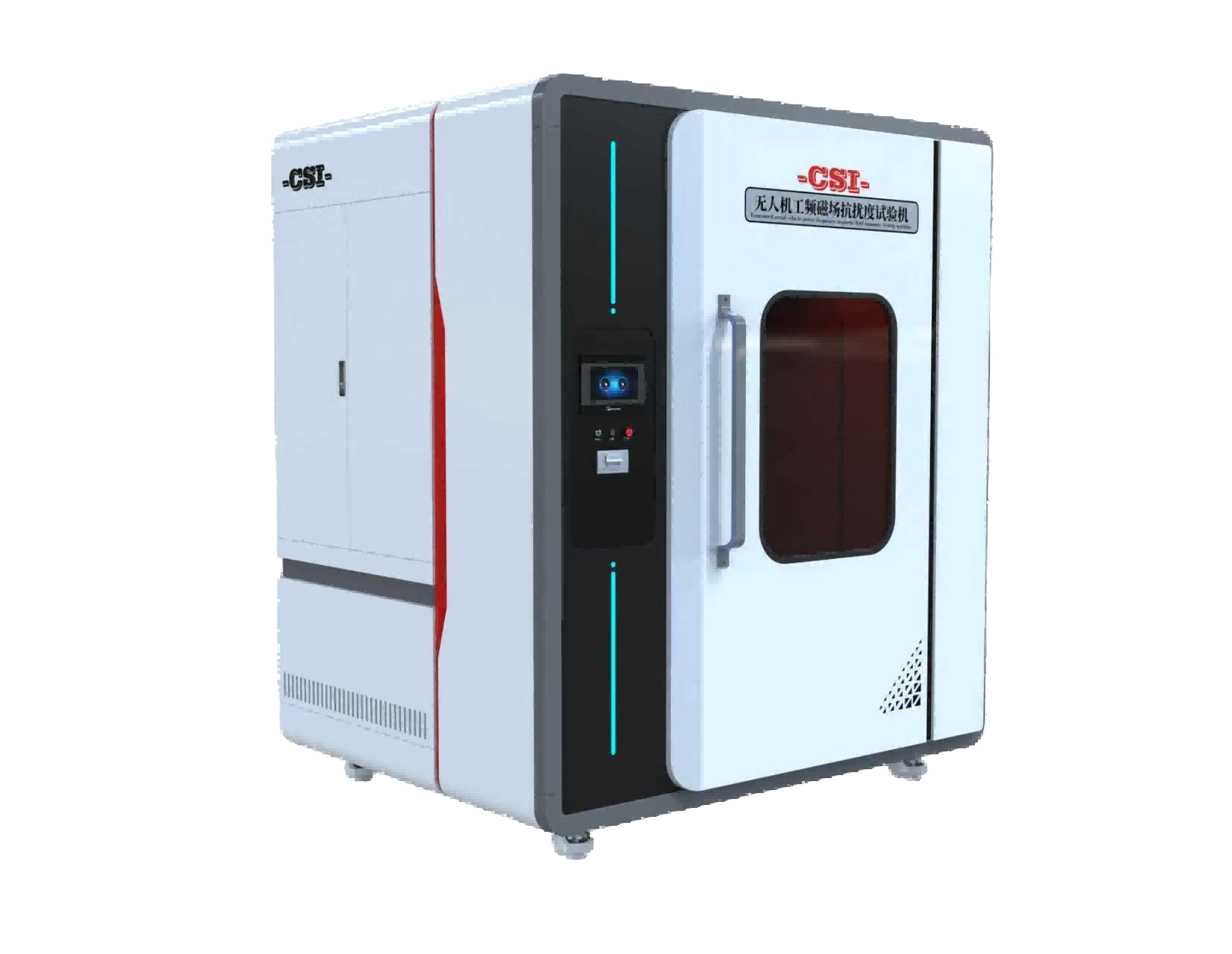

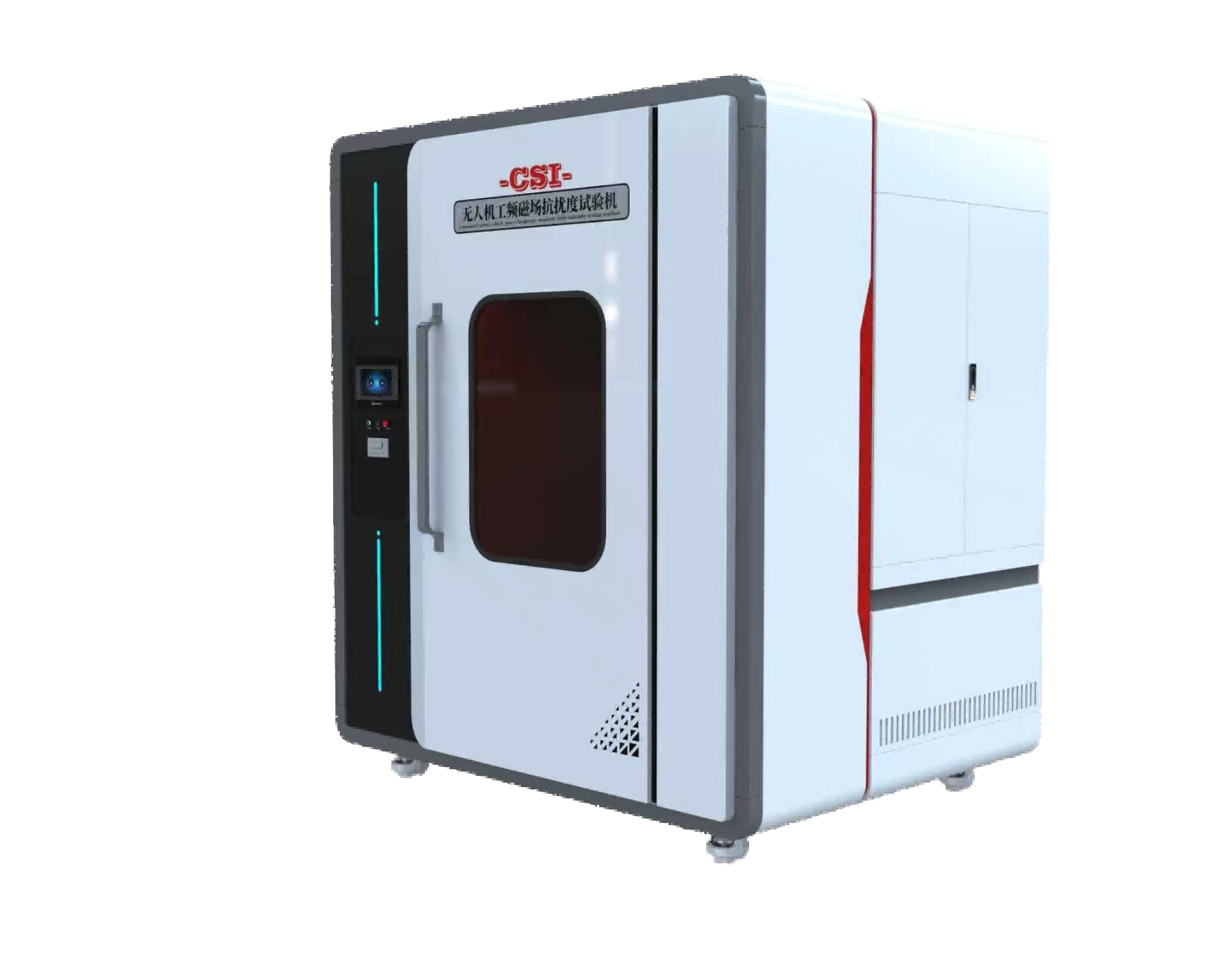

CSI-JQ045无人机工频磁场抗扰度试验机

一、仪器用途

电网工频交变磁场普遍存在于城市空域、高压输电线路周边、变电站、配电设施附近空域，无人机飞行过程中极易受到 50Hz 工频磁场干扰，引发卫星定位漂移、姿态失控、无线图传中断、飞控程序紊乱、动力输出异常等故障。本机通过模拟现实环境中的稳态工频交变磁场以及电网短路故障瞬时磁场干扰，将被测无人机置于均匀交变工频磁场环境中，分别沿 X、Y、Z 三个正交轴向施加规定强度磁场，全程观测无人机各项工作状态，考核无人机系统抵御工频磁场电磁干扰的能力，试验结果可作为无人机安全认证、型式检验、出厂抽检、研发整改的法定检测依据。

二、工作原理

设备主要由工频磁场功率信号发生器、三维正交方形感应亥姆霍兹线圈、触控测控系统三大部分构成。主机发生器输出高精度 50Hz 标准正弦工频交变电流，通入感应线圈绕组后，在线圈中心区域产生空间分布均匀、幅值连续可调的交变工频磁场；依托线圈多角度机械翻转结构搭配程控时序系统，可自动完成 X/Y/Z 三轴依次磁场照射；设备可设定磁场强度、施加时长、试验循环流程，整套系统输出波形畸变小、磁场精度高、均匀性优良，完美复现国标规定的工频磁场干扰环境，满足标准规定的稳态连续磁场测试需求，同时可拓展电网故障短时脉冲磁场试验

三、执行标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》5.12.2工频磁场抗扰度

GB/T 38909-2020《民用轻小型无人机系统电磁兼容性要求与试验方法》6.2工频磁场抗扰度

GB/T 17626.8-2006《电磁兼容 试验和测量技术工频磁场抗扰度试验》

四、技术能参数

五、基本配置

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;
