无人机静电放电抗扰度试验机

文章来源：上海程斯智能科技发布时间： 2026-07-29 09:44:34 浏览次数：次

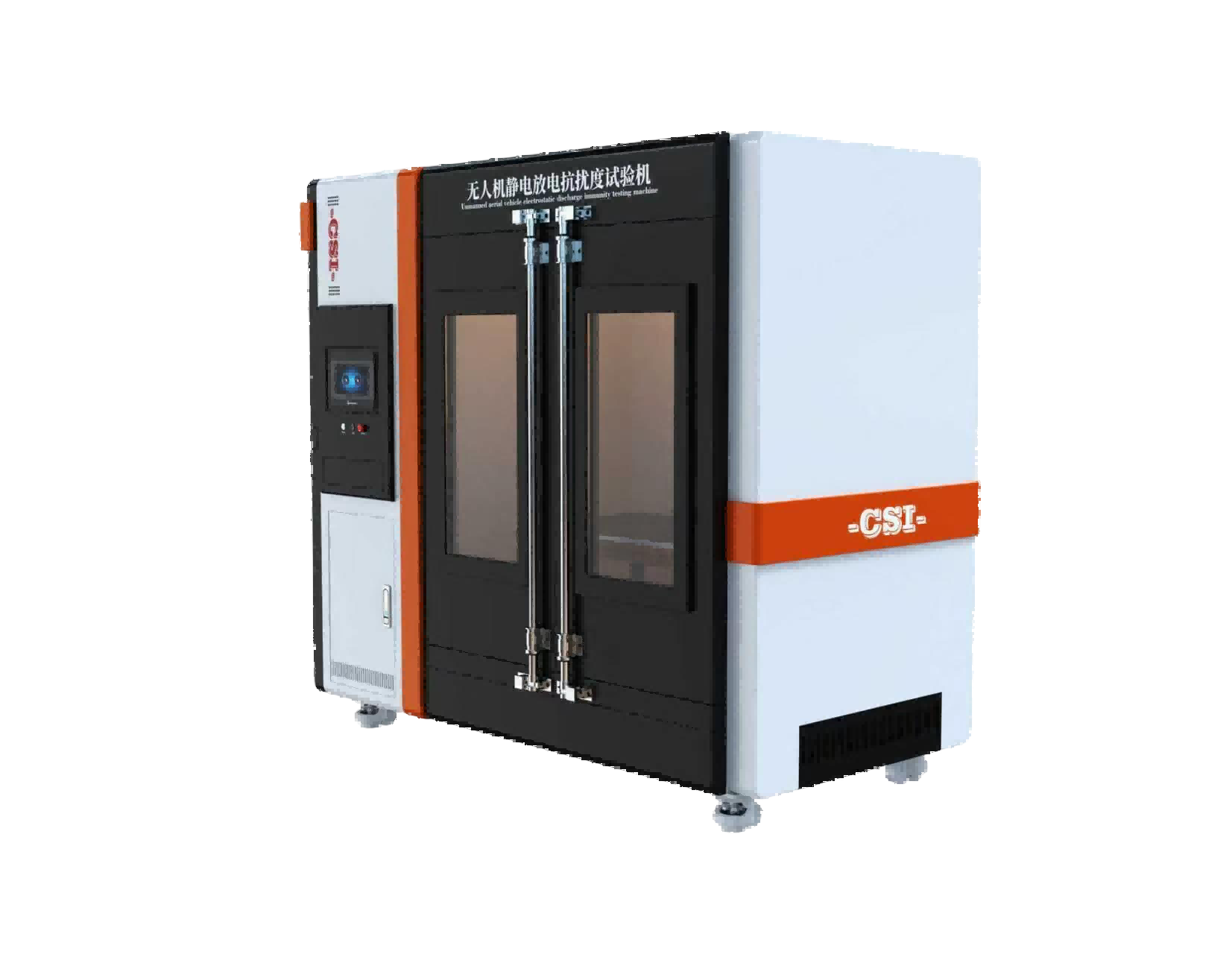

CSI-JQ048无人机静电放电抗扰度试验机

‌

一、仪器介绍

用于模拟自然环境中人体摩擦、物体接触产生的静电放电现象，对无人机整机、飞控系统、遥控器、机载电气模块开展静电抗扰度测试，验证受试样品在接触放电、空气放电干扰下能否维持正常工作，判断产品电磁兼容性能是否满足国家强制性标准，适用于无人机研发验证、出厂质检、第三方检测、产品合规取证。

二、满足标准

GB 42590-2023《民用无人驾驶航空器系统安全要求》5.12.4 静电放电抗扰度
GB/T 38909-2020《民用轻小型无人机系统电磁兼容性要求与试验方法》6.4 静电放电抗扰度试验

三、技术参数

‌参数项‌	规格
控制系统	工业级PLC
操作界面	彩色七寸触摸屏操作，中、英文切换
输出电压范围	0.2kV～20kV；输出精度 ±5%
输出极性	正极、负极可独立设置
放电回路参数
储能电容	150 pF ±10%
放电电阻	330 Ω ±10%
放电电流波形指标
电流上升时间	0.6ns～1ns
第一峰值电流	满足 GB/T 17626.2 标准波形要求
放电间隔	0s～9.99s 连续可调；默认支持标准 1s / 次放电
放电次数	1～9999 次
接地参考平面（GRP）	导电铜板，厚度≥0.5mm，尺寸满足轻小型无人机整机放置；标配低阻抗接地端子
水平耦合板（HCP）、垂直耦合板（VCP）	用于间接放电试验，配置标准绝缘支撑垫（厚度 0.5mm）
绝缘支撑台	厚度 50mm，低介电常数绝缘材料，用于放置无人机受试样品
电源	AC220V±10% 50Hz
