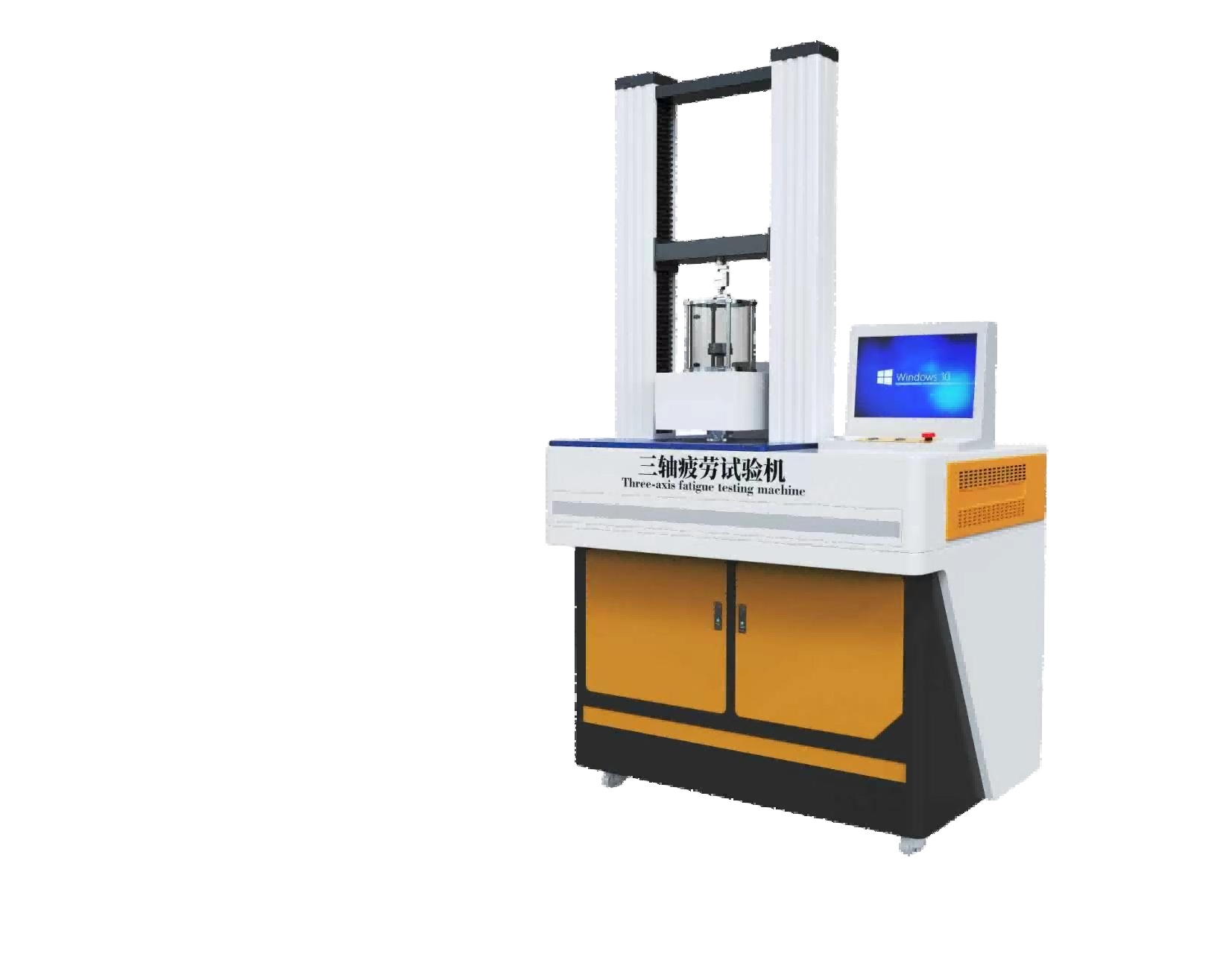

三轴疲劳试验机

文章来源：上海程斯智能科技发布时间： 2026-07-23 16:37:07 浏览次数：次

CSI-Z642三轴疲劳试验机、移动式轴承膝关节胫骨基板旋转止动装置、评估移动式膝关节胫骨底板/轴承对动态分离的抵抗能力、评估移动式轴承膝关节脱位

一、设备介绍

三轴疲劳试验机适用于活动衬垫膝关节假体相关力学性能测试，可开展胫骨基座旋转限位试验、胫骨托 / 衬垫抗动态分离试验、关节脱位评价试验；设备具备轴向、切向、旋转三轴独立加载控制功能，配套恒温溶液循环温控系统、专业测试软件与全套定制工装夹具，能够实时采集载荷、位移、扭矩、角度、温度等试验数据，自动完成试验分析，满足膝关节假体动态疲劳力学检测需求。

二、参考标准

ASTM F2722-21《活动衬垫膝关节胫骨基座旋转限位》

ASTM F2723-21《活动衬垫膝关节胫骨托 / 衬垫抗动态分离》

ASTM F2724-21《活动衬垫膝关节关节脱位评价》

三、设备参数

序号	设备类别	参数项目	技术参数要求
1	轴向加载控制	整机参数	调节装置：砝码 + 伺服电机；最大动态力值：≥3KN；载荷精度：≤0.5%；位移传感器量程：≥50mm；位移精度：≤0.5%；屈曲角调节角度范围：0°～最大角度，刻度 0.5°
2	切向加载控制	整机参数	最大动态力值：≥2KN，精度：≤0.5%；频率范围：0.5~3Hz；位移范围：-50 ~ 50mm；位移精度：≤0.5%；速度调节范围：0~10mm/s
3	旋转限位测试	整机参数	最大扭矩值：≥25Nm，精度：≤0.5%；角度调节范围：-45~45°，角度编码器精度：≤0.5%；频率调节范围：0.5~1Hz
4	软件及工作站	功能	1.内置标准规定测试方法模板，支持自定义测试模板 2.界面实时显示载荷、位移、扭矩、角度、试验波数、样品室温度波形与数据，具备特征值自动获取功能 3.内置 PID 参数，系统可自动配置参数 4.配备程序计数器，精准记录试验数据，适配阶段性计数 5.各轴加载电机具备软件限位功能 6.搭载漏液监测装置，检测漏液自动停机
4	软件及工作站	工作站配置	CPU≥i7，内存≥8G，硬盘≥SSD512G+4T，显示器≥27 英寸
5	温控系统	整机参数	温度控制范围：37℃±2℃；温度采集：热电偶；溶液循环装置：蠕动泵；溶液加热装置：热电偶 + 加热棒 + 温控仪
