多旋翼无人机振动试验机

文章来源：上海程斯智能科技发布时间： 2026-07-04 14:18:57 浏览次数：次

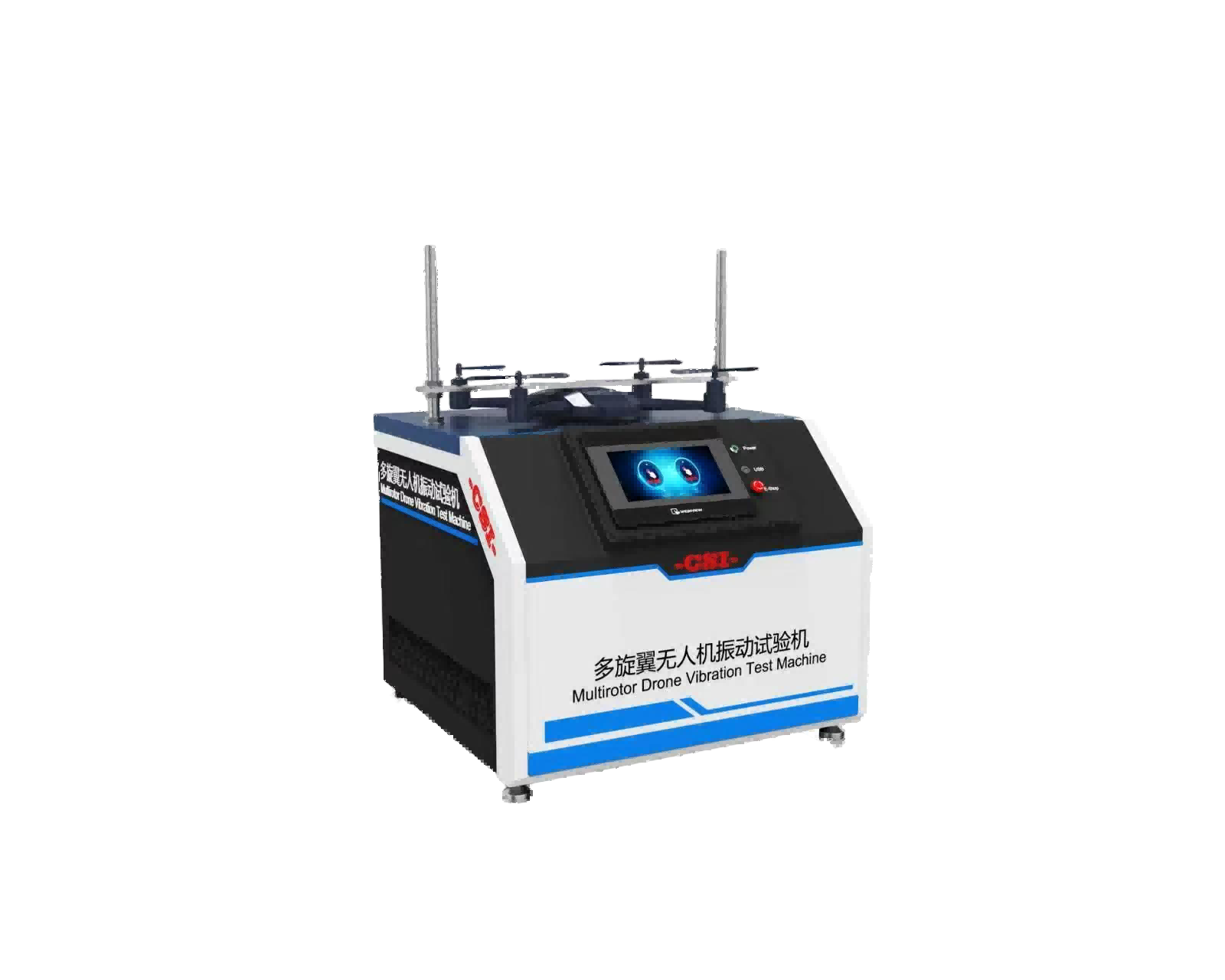

CSI-JQ021多旋翼无人机振动试验机

用途

多旋翼无人机振动试验机是专门针对多旋翼无人机整机及核心部件研发的环境可靠性测试设备，核心用于模拟无人机在运输、起飞、飞行、降落全生命周期内遇到的各类振动工况。

满足标准

GB/T 38058-2019《民用多旋翼无人机系统试验方法》。

技术参数

‌参数项‌	规格
控制系统	PLC系统
操作界面	彩色7寸嵌入式触摸屏
频率范围	10Hz～150Hz
交越频率	60Hz
	10Hz～60Hz：恒定位移振幅 0.075mm
	0Hz～150Hz：恒定加速度 1g（9.8m/s²）
扫描方式	对数扫频，每轴向完整扫描 10 个循环
单轴向试验时长	15min
试验轴向	X/Y/Z 三正交轴向依次独立测试，整机测试时样品通电工作状态试验
额定推力	10kN
zui大负载	180kg
zui大位移	51mm（峰峰值）
zui大空载加速度	100g
台面尺寸	800×800mm
振动方向	垂直 Z 轴基础配置；配套水平滑台实现 X/Y 轴向三向独立试验
动圈行程	±25.5mm
冷却方式	强制风冷
电源	AC220V±10% 50Hz
