CSI-Z639 消融导管接触力测试仪

设备介绍

接触力感测导管被广泛应用于心脏心律失常的消融治疗中。它们能够量化导管与组织间的接触情况，这是形成病灶的重要因素，并可能降低并发症的风险。这些传感器的准确性可能在测量范围、导管与组织角度以及不同制造商之间有所不同。我们的目的是比较四种不同力感，测消融导管在准确性和重现性方面的差异。

核心检测项

集成在力控导管中力传感器的准确性

核心参数

一、核心力学测量参数

天平0-200g，可覆盖微介入导管、非血管内导管、亲水涂层导丝等全品类医用导管的接触力测试需求

天平精度0.001g，可精准捕捉导管与模拟组织接触瞬间的微小力值变化

采样频率：1000Hz，高速采集动态接触过程中的力值波动，完整记录导管推送、弯折、贴合等全流程的力值曲线

测量单位支持：N、mN、gf三种单位一键切换，适配不同测试场景的读数习惯

二、运动与位移控制参数

试验速度范围：0.1mm/min~500mm/min无级调速，完全模拟临床手术中导管的实际推送速度

速度精度：1~10mm/min区间内≤±1%，1~100mm/min区间内≤±0.5%，保证运动过程的力值采集稳定性

驱动方式：精密微分步进电机搭配高精密滚珠丝杆传动，运行噪音低于40dB，全程无卡顿偏移

三、环境模拟与辅助参数

控温范围：室温~100℃，控温精度±0.2℃，可模拟人体37℃恒温环境，还原导管在真实体温下的接触力表现

夹紧装置：专用柔性导管夹具，尽量避免夹持过程中导管变形影响测试结果

外接接口：预留流量控制接口，支持外接10L/min流量泵，可同步模拟体内液体流动环境下的接触力变化

四、夹具参数

1、可夹持多种规格导管

2、角度可调：0-90°任意可调

3、采用低摩擦滑轮进行力的传导

五、系统与合规性参数

显示系统：7英寸高清彩色触摸屏，实时同步显示力值-位移曲线、实时力值、测试时长等多维度数据，并通过自研软件做成图表样式

数据处理功能：内置自动统计模块，可直接输出最大值、最小值、平均值、标准差等测试结果，支持数据导出为Excel、PDF格式

整机规格：整机重量约90kg，电源适配AC220V±22V 50Hz常规工业供电 ，

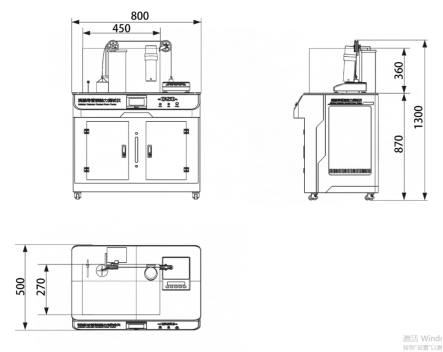

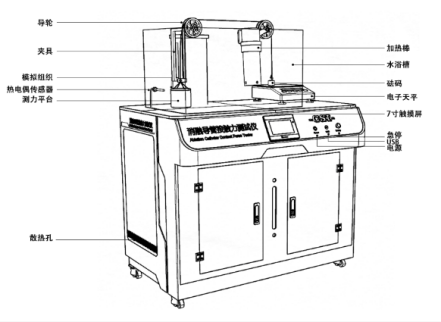

图文方案

基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
