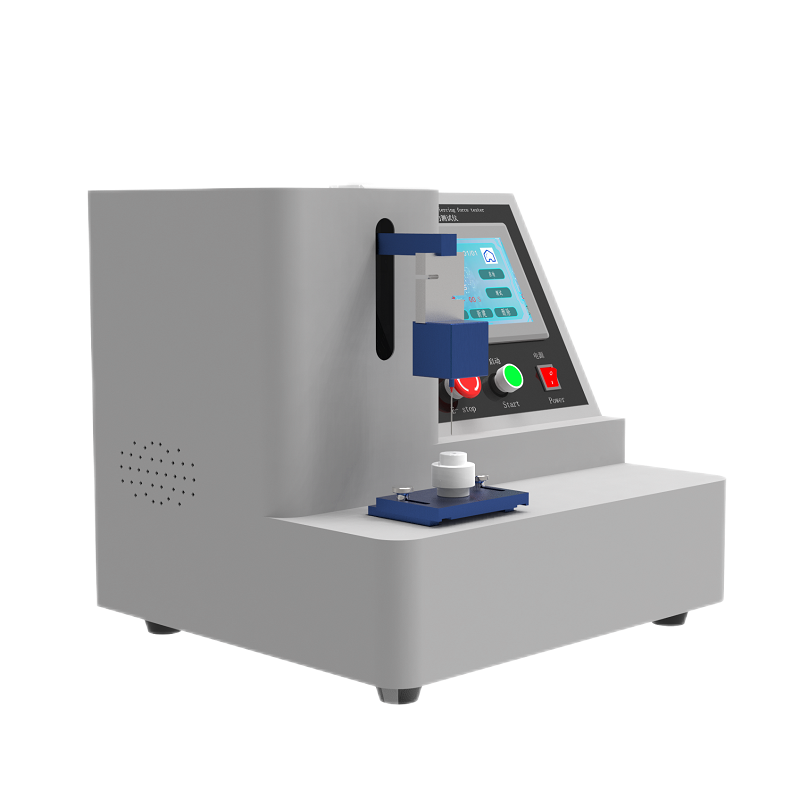

CSI-Z017注射针缝合针针尖强度及刺穿力测试仪
以下是注射针与缝合针针尖强度及刺穿力测试仪的核心技术要点与应用对比结合行业标准及设备特性综合整理:
适用范围
管壁:正常壁薄壁薄壁三种任选
测试种类:注射针缝合针消融针等夹具不同可更换操作方便简单
执行标准:
GB 15811-2016速度范围50-250mm/minGB 18671-2009YY0166-2002YY0043-2016
YY0666-200
一注射针测试核心参数
刺穿力测试
原理:针尖以恒定速度100±10mm/min垂直刺穿模拟聚氨酯膜材料皮肤厚度0.35mm±0.05mm聚氨酯膜硬度:邵氏A85±10
指标意义:
刺穿力:反映针尖锐度≤0.70N为优数值越低疼痛感越轻
暴露面积:加固后穿刺区域直径等于ø10mm
设备特性
高精度传感器:量程0-20N分辨率±0.01N精度±0.05%FS
多功能适配:支持0.1-6.2mm针规格兼容薄壁/薄壁针管
二缝合针测试核心参数
刺穿力测试
材料:厚度为0.05mm士0.002mm模拟组织穿透铝箔为软性材料
标准:YY/T 0043-2016如直径0.5-0.7mm圆针≤0.68N
针尖强度测试
方法:针尖垂直顶压硬度FR60钢块钢块为表面光滑的圆柱体,直径为5mm加载至设定载荷并保持5-10秒检测是否变形或弯钩
判定:针尖在药棉上拖拉不得拉出纤维
设备特性
控制系统:PLC
操作界面:彩色7寸触摸屏中英文切换
多弧型夹具:支持直针1/2弧3/8弧等缝合针
动态监测:7寸触摸屏实时显示力值自动生成报告
打印功能:嵌入式微型打印机
三共性技术配置
模块 | 技术描述 |
驱动系统 | 步进电机控制速度精度±1%100mm/min |
数据管理 | 系统存储数据支持数据可查USB数据导出 |
校准合规 | 符合GB 15811-2016穿刺力YY 0666锋利度等标准 |
环境控制 | 测试前需在22±2℃下平衡24小时消除温湿度干扰 |
净重 | 约20kg |
外形尺寸 | 500×500×440mm |
电源 | 220V50hz |
四应用场景对比
测试类型 | 核心目的 | 典型设备 |
注射针 | 降低注射疼痛感确保穿刺顺畅性 | 适合注射针缝合针针灸针等 |
缝合针 | 防止术中断针保障组织穿透效率 | 属于多功能设备 |
五配置清单
主机1台
测试软件1套
电源线1根
说明书及操作视频1套
标配夹具1套
铭牌1块
模拟皮肤根据用户选择配置
