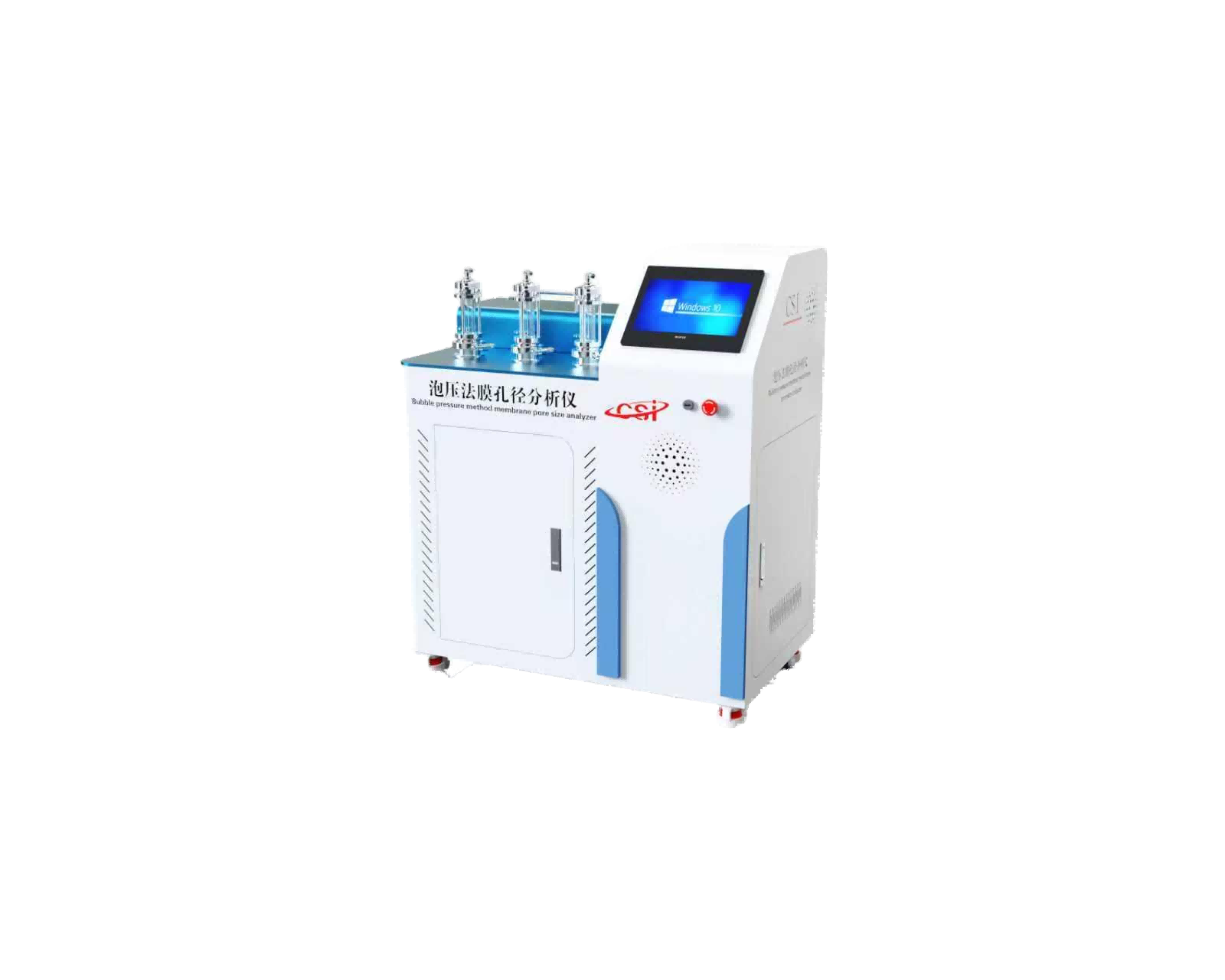

泡压法膜孔径分析仪

是一种基于气液排驱技术又称毛细流动法的仪器主要用于测量膜类材料的通孔孔喉结构参数适用于滤膜电池隔膜无纺布陶瓷等材料的孔径分析以下是其核心原理功能特点及应用领域的综合说明：

一核心原理

‌气液排驱法泡压法‌

将样品完全浸润在液体中如浸润液BSD16乙醇或水利用气体压力逐步驱动孔道内的液体排出

‌孔径与压力关系‌：孔径越小克服液体表面张力需的气压越高孔首先被打开对应“泡点压力”小孔被打开通过压力-流量曲线计算孔径分布‌

‌标准依据‌：该方法符合ASTM薄膜测定标准‌

二核心功能与参数

‌测量参数‌

‌孔径指标‌：孔径泡点孔径小孔径平均孔径孔径分布‌

‌渗透性能‌：气体/液体渗透率通量完整性评价‌

‌特殊检测‌：纤维膜破裂压力材料缺陷识别‌

满足标准

HY-T039-1995GBT 24219-2009HYT 064-2002SJT 10171.10-1991,SIT 10171.10-1991主要应用于研发生产过滤材料及相关的科研单位和企业用户

‌技术规格

控制系统：PLC+Windows双切换系统

操作界面：彩色12寸嵌入式工业电脑中英文切换‌

‌测试范围‌：

气液法：0.02–500 μm

液液法：5–500 nm‌

‌精度控制‌：

压力灵敏度：±0.05 mbar

流量灵敏度：±0.5 ml/min‌

‌自动化设计‌：

双压力/流量传感器自动切换全不锈钢耐压管路

真空助润装置技术浸润时间从小时级缩短至分钟级‌

三适用材料与样品要求

‌适用材料类型‌

平板膜电池隔膜滤纸陶瓷膜中空纤维膜滤芯烧结金属无纺布等‌

‌优势‌：仅测量通孔孔喉避免压汞法吸附法中盲孔或表面凹凸的干扰‌

‌样品制备‌

尺寸要求‌：

平板样品：标配30±1 mm选配方形边长25–32 mm圆形直径25–40 mm‌

特殊样品如滤芯管式膜需定制夹具‌

‌浸润液选择‌：根据材料特性选用水乙醇或浸润液‌

四应用领域

‌工业质检与研发‌

医疗器械‌：血液透析膜无菌过滤器的孔径控制与安全性验证‌

‌新能源‌：锂电池隔膜的通孔均匀性检测‌

‌环保工程‌：水处理膜空气滤材的分离效率优化‌

‌科研分析‌

膜材料如纳米滤膜金属有机框架膜的孔径性能评估‌

五注意事项

‌高压限制‌：有机膜耐压通常≤5 bar避免高压导致孔道变形‌

‌数据对比‌：气液法更适80nm–300μm孔径液液法适5nm–200μm孔径需按需求选择方法‌

泡压法膜孔径分析仪通过高精度压力-流量映射为膜材料的性能优化提供了关键数据支撑尤其在过滤精度要求高的领域不可或缺
